Натяжитель 60043189

← Комплектующие редуктора b220800000347 Рабочее оборудование 11176820 →

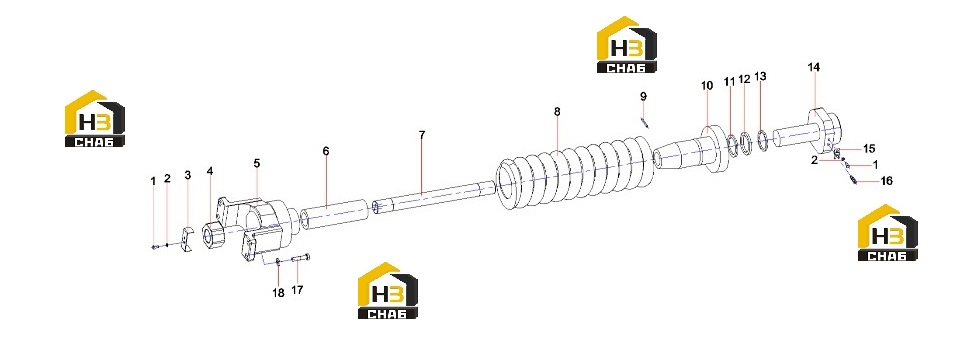

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:3

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:60083053

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut,pull rod

Каталожный номер:60083060

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seat,connection

Каталожный номер:60083061

Комплект:1

Примечание:

№ на схеме:6

Наименование:Limit sleeve

Каталожный номер:60083051

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rod,pull

Каталожный номер:60083059

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60083055

Комплект:1

Примечание:

№ на схеме:9

Наименование:Locking pin

Каталожный номер:60083081

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder body

Каталожный номер:60083057

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring,seal

Каталожный номер:60083097

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring,bearing

Каталожный номер:60083074

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring,dustproof

Каталожный номер:60083093

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rod,piston

Каталожный номер:60083058

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, support

Каталожный номер:A820101010372

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve, grease

Каталожный номер:B229900000862

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M20x100GB578210.9

Каталожный номер:A210110000205

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:4

Примечание:
