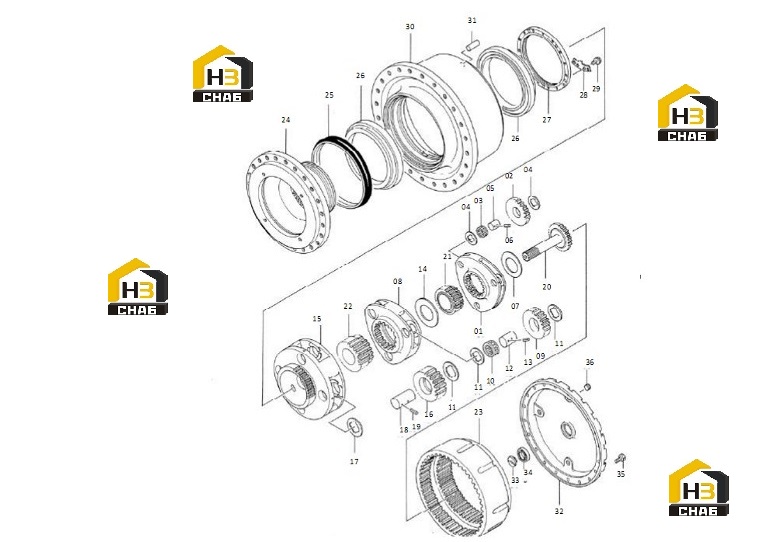

Комплектующие редуктора b220800000347

← Шарнир поворотный a229900009874 Натяжитель 60043189 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Planetary carrier A

Каталожный номер:60334540

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear,planet

Каталожный номер:60015794

Комплект:3

Примечание:

№ на схеме:3

Наименование:Needle Bearing

Каталожный номер:60334541

Комплект:3

Примечание:

№ на схеме:4

Наименование:Stopping washer

Каталожный номер:60334542

Комплект:6

Примечание:

№ на схеме:5

Наименование:Shaft A

Каталожный номер:60334543

Комплект:3

Примечание:

№ на схеме:6

Наименование:Spring pin

Каталожный номер:60334544

Комплект:3

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60334545

Комплект:1

Примечание:

№ на схеме:8

Наименование:Planetary carrier B

Каталожный номер:60334546

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear,planet

Каталожный номер:60015795

Комплект:3

Примечание:

№ на схеме:10

Наименование:Needle Bearing

Каталожный номер:60334547

Комплект:3

Примечание:

№ на схеме:11

Наименование:Stopping washer

Каталожный номер:60334548

Комплект:14

Примечание:

№ на схеме:12

Наименование:Shaft B

Каталожный номер:60334549

Комплект:3

Примечание:

№ на схеме:13

Наименование:Spring pin

Каталожный номер:60334550

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60334551

Комплект:1

Примечание:

№ на схеме:15

Наименование:Planetary carrier C

Каталожный номер:60334552

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear,planet

Каталожный номер:60015796

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shaft C

Каталожный номер:60334553

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spring pin

Каталожный номер:60334554

Комплект:4

Примечание:

№ на схеме:19

Наименование:Gear

Каталожный номер:60015786

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sun Gear B

Каталожный номер:60334555

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear

Каталожный номер:60015788

Комплект:1

Примечание:

№ на схеме:22

Наименование:Inner Teeth

Каталожный номер:60334556

Комплект:1

Примечание:

№ на схеме:23

Наименование:Box body

Каталожный номер:60334557

Комплект:1

Примечание:

№ на схеме:24

Наименование:Floating oil seal WT14

Каталожный номер:60311459

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:60334558

Комплект:2

Примечание:

№ на схеме:26

Наименование:Locknut

Каталожный номер:60334559

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plate

Каталожный номер:60334560

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60334561

Комплект:2

Примечание:

№ на схеме:29

Наименование:Box body

Каталожный номер:60334562

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cylindrical Pin

Каталожный номер:60334563

Комплект:4

Примечание:

№ на схеме:31

Наименование:Plate,cover,end,outer,gearbox

Каталожный номер:60015806

Комплект:1

Примечание:

№ на схеме:32

Наименование:Stopping cover

Каталожный номер:60334564

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ball Bearing

Каталожный номер:60334565

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:60334566

Комплект:20

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:60334567

Комплект:2

Примечание:
