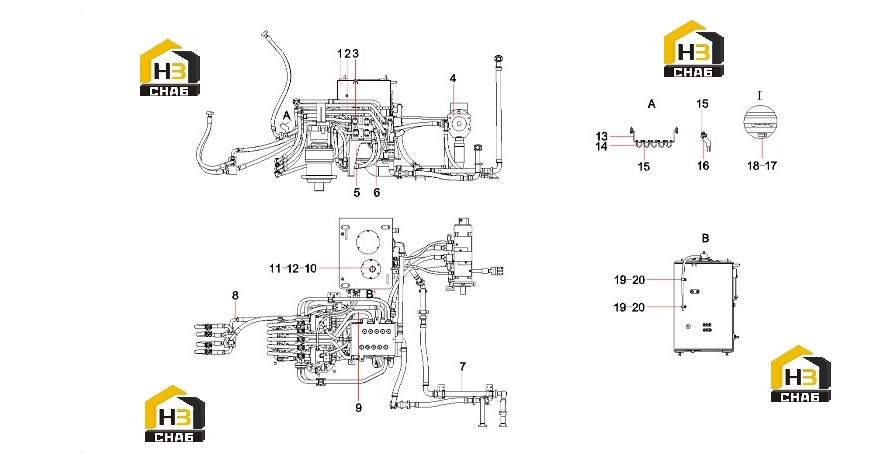

Трубопровод гидравлической системы 12856693

← Устройство поворотной рамы 11458130 Бак гидравлический 12857636 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic tank

Каталожный номер:12857636

Комплект:1

Примечание:

№ на схеме:2

Наименование:Travel pipe

Каталожный номер:12856612

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipeline, arm

Каталожный номер:12625466

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipeline, oil suction

Каталожный номер:12856690

Комплект:1

Примечание:

№ на схеме:5

Наименование:Main valve installation

Каталожный номер:12856672

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline, swing

Каталожный номер:12856646

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipeline, oil return

Каталожный номер:12621354

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipeline, boom

Каталожный номер:12856520

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipeline, bucket

Каталожный номер:12638676

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:12

Наименование:Valve, breather

Каталожный номер:60129703

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket, steel pipe

Каталожный номер:11572806

Комплект:1

Примечание:

№ на схеме:14

Наименование:U-bolt

Каталожный номер:A820301021217

Комплект:5

Примечание:

№ на схеме:15

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:28

Примечание:

№ на схеме:16

Наименование:Screw M12×60GB70.1 10.9

Каталожный номер:A210204000359

Комплект:4

Примечание:

№ на схеме:17

Наименование:False M20×45GB5783 10.9

Каталожный номер:A210111000289

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:11004880

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:
