Бак гидравлический 12857636

← Трубопровод гидравлической системы 12856693 Трубопровод гидравлической системы 12856612 →

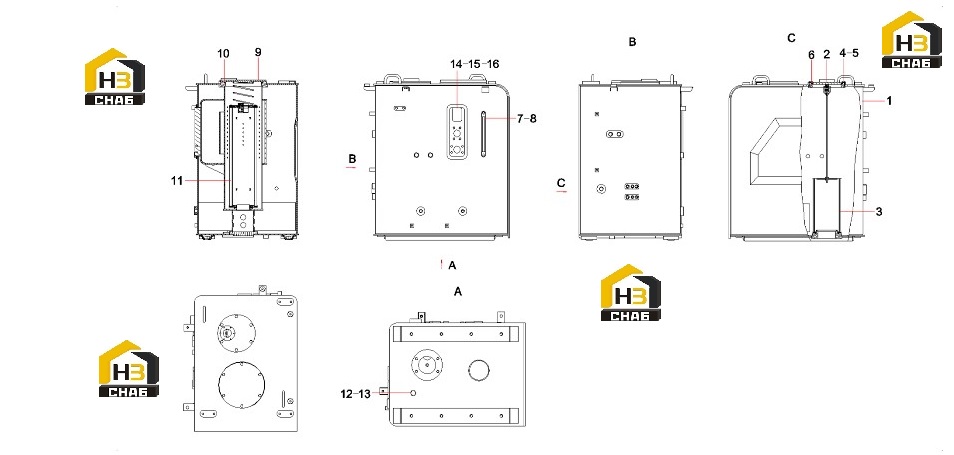

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic Oil Tank

Каталожный номер:12665207

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, oil suction

Каталожный номер:11335622

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil Suction Filter Element 70T/85T

Каталожный номер:60205015

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x25GB5783 10.9 grade

Каталожный номер:A210111000101

Комплект:12

Примечание:

№ на схеме:5

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210609000112

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe

Каталожный номер:A820206013771

Комплект:1

Примечание:

№ на схеме:8

Наименование:Elbow

Каталожный номер:A229900001010

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cover, oil return

Каталожный номер:10695859

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000219

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil Return Filter Element 70T/85T

Каталожный номер:60205016

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:10514225

Комплект:1

Примечание:

№ на схеме:14

Наименование:Baffle

Каталожный номер:11643001

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000578

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14×45GB5783 10.9

Каталожный номер:A210111000209

Комплект:4

Примечание:
