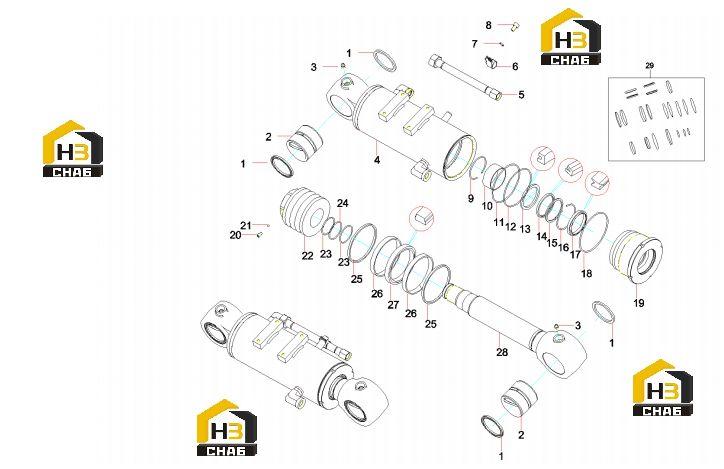

Цилиндр отвала zx55.3.4b 13066989

← Составляющие гидроклапана 60190224 Редуктор 60166522 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring - Dust

Каталожный номер:A880808070033

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11694457

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder Assem. ZX55.3.4B.2

Каталожный номер:13066994

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder Drum

Каталожный номер:13206350

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamptube

Каталожный номер:11647963

Комплект:1

Примечание:

№ на схеме:7

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000196

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retaining ring

Каталожный номер:A210417000075

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve

Каталожный номер:A880809020008

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:A880804040028

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring 120x3.1 GB1235

Каталожный номер:A210608000012

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring,seal

Каталожный номер:60084612

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal ring

Каталожный номер:60107394

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring - Bearing

Каталожный номер:A880806030100

Комплект:1

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:A210417000103

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dust ring

Каталожный номер:60136782

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210609000009

Комплект:1

Примечание:

№ на схеме:19

Наименование:Guide Sleeve ZX55.3.4B-1

Каталожный номер:13066987

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel Ball

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston ZX55.3.4B-2

Каталожный номер:13066988

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining Ring ZX_DQ55x3.1

Каталожный номер:13254957

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring 49.4x3.1JISB2401

Каталожный номер:A210608000077

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, anti-smudging

Каталожный номер:60192128

Комплект:1

Примечание:

№ на схеме:26

Наименование:Guide ring

Каталожный номер:60192116

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ring,seal

Каталожный номер:60087456

Комплект:1

Примечание:

№ на схеме:28

Наименование:Piston Rod ZX55.3.4B.1

Каталожный номер:13066992

Комплект:1

Примечание:

№ на схеме:29

Наименование:Dozer Cylinder Repair Kit

Каталожный номер:60266040

Комплект:1

Примечание:
