Составляющие гидроклапана 60190224

← Трубопровод соединения бортового редуктора (часть 2) sy55c9 13468720 Цилиндр отвала zx55.3.4b 13066989 →

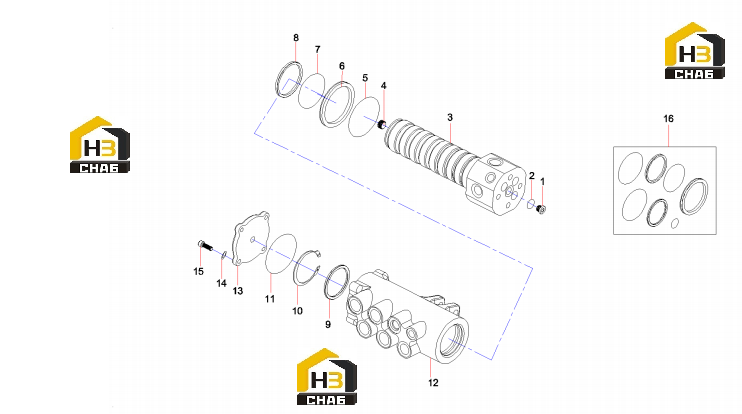

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:60147943

Комплект:3

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:3

Наименование:Rotary shaft

Каталожный номер:60265418

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60221418

Комплект:4

Примечание:

№ на схеме:5

Наименование:O-ring 79.4x3.1JISB2401

Каталожный номер:A210608000098

Комплект:1

Примечание:

№ на схеме:6

Наименование:Dust ring

Каталожный номер:60265419

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:A210608000134

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rotary sealing ring

Каталожный номер:60265420

Комплект:8

Примечание:

№ на схеме:9

Наименование:board

Каталожный номер:60265421

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft Retainer Ring

Каталожный номер:60265422

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:12

Наименование:Center Rotate Body

Каталожный номер:60265423

Комплект:1

Примечание:

№ на схеме:13

Наименование:End cover

Каталожный номер:60265424

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring washer

Каталожный номер:60265425

Комплект:4

Примечание:

№ на схеме:15

Наименование:Inner hexagon screw

Каталожный номер:60265426

Комплект:4

Примечание:

№ на схеме:16

Наименование:Swivel Joint Repair Kit

Каталожный номер:60265427

Комплект:1

Примечание:
