Трубки цилиндра подъема sy55c9k4r.3.2 13624158

← Трубки гидравлические стрелы sy55c9k4r.3.2 13624158 Цилиндр стрелы 60199322 →

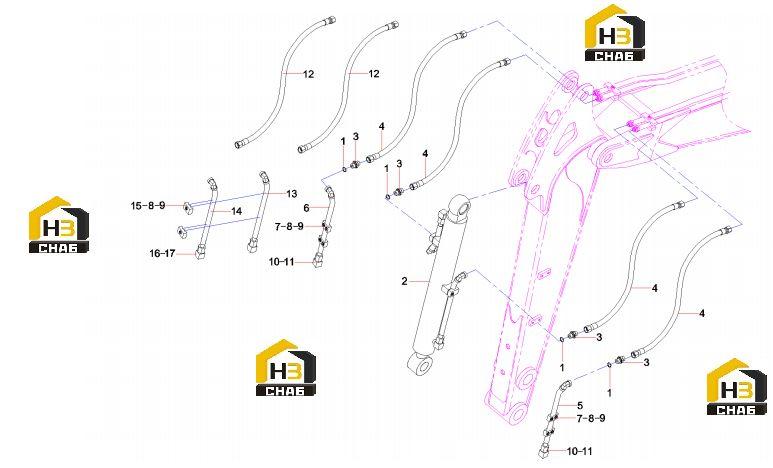

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:20

Примечание:

№ на схеме:2

Наименование:Cylinder, bucket

Каталожный номер:60199320

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:12

Примечание:

№ на схеме:4

Наименование:rubber hose

Каталожный номер:60307057

Комплект:4

Примечание:

№ на схеме:5

Наименование:Steel Pipe Assy.

Каталожный номер:13720552

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel Pipe Assy.

Каталожный номер:13720556

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000163

Комплект:10

Примечание:

№ на схеме:9

Наименование:clamp SY55C9K4R.3.2-5

Каталожный номер:13908277

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B210780000089

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:B210334000012

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose,rubber

Каталожный номер:23001644

Комплект:2

Примечание:

№ на схеме:13

Наименование:Steel pipe SY55C.3.2.14

Каталожный номер:13315653

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel pipe SY55C.3.2.13

Каталожный номер:13315592

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug, counterbore

Каталожный номер:B210780000903

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:B210780000191

Комплект:2

Примечание:
