Трубки гидравлические стрелы sy55c9k4r.3.2 13624158

← Узел ковша sy55c9k4r.3a 13855084 Трубки цилиндра подъема sy55c9k4r.3.2 13624158 →

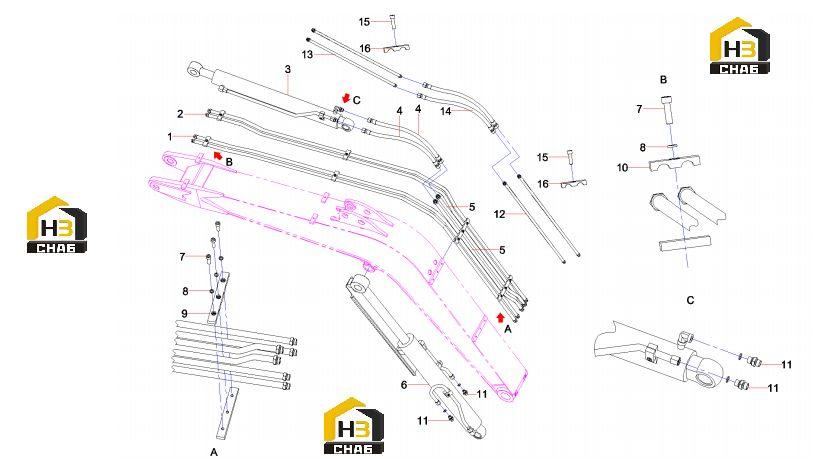

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Pipe Assy.SY55C.3.2.2C

Каталожный номер:12945958

Комплект:2

Примечание:

№ на схеме:2

Наименование:Steel Pipe Assy.SY55C.3.2.3C

Каталожный номер:12945926

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder, arm

Каталожный номер:60199322

Комплект:1

Примечание:

№ на схеме:4

Наименование:rubber hose

Каталожный номер:60157614

Комплект:2

Примечание:

№ на схеме:5

Наименование:Steel Pipe Assy.

Каталожный номер:11941185

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cylinder, boom

Каталожный номер:60199321

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:8

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:6

Примечание:

№ на схеме:9

Наименование:Upper tube clamp

Каталожный номер:12615672

Комплект:2

Примечание:

№ на схеме:10

Наименование:Upper tube clamp

Каталожный номер:12085732

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:8

Примечание:

№ на схеме:12

Наименование:Steel pipe SY55C.3.2.4C

Каталожный номер:13315538

Комплект:2

Примечание:

№ на схеме:13

Наименование:Steel Pipe Assy.

Каталожный номер:13613128

Комплект:2

Примечание:

№ на схеме:14

Наименование:rubber hose

Каталожный номер:60246041

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw M10x65GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:3

Примечание:

№ на схеме:16

Наименование:clamp SY55C9K4R.3.2-7

Каталожный номер:13908271

Комплект:7

Примечание:
