Система подвески двигателя 13947322

← Системы двигателя sy60c9y4r.1.3 13943288 Система охлаждения sy60c9y4r.1.3.3 13947323 →

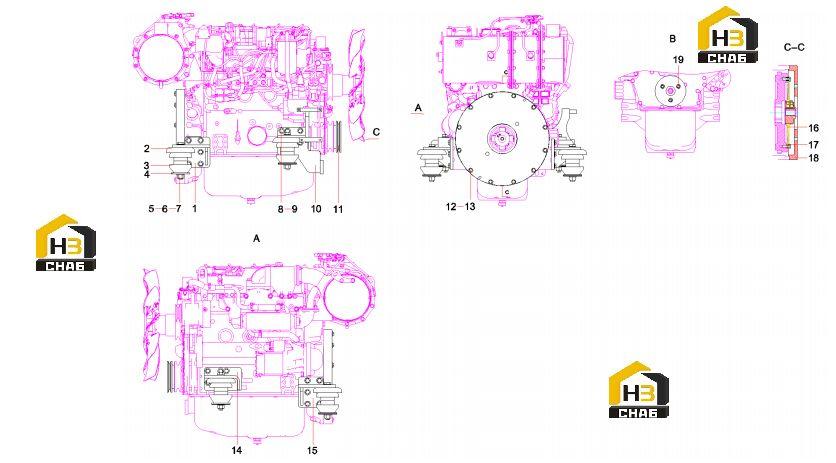

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:left rear stay SY95C9Y4S.1.3.1.4

Каталожный номер:13943597

Комплект:1

Примечание:

№ на схеме:2

Наименование:mat SY85C1K2S.1.3.1-1

Каталожный номер:12727958

Комплект:4

Примечание:

№ на схеме:3

Наименование:Damping pad

Каталожный номер:60212661

Комплект:8

Примечание:

№ на схеме:4

Наименование:damper lower backup

Каталожный номер:12810653

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M16x150GB5783 10.9

Каталожный номер:A210111000210

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210491000118

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer Flat M10

Каталожный номер:A210491000120

Комплект:24

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:10

Наименование:right rear bearer

Каталожный номер:13944297

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pulley SY60C9Y4R.1.8-2

Каталожный номер:13943609

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:13

Наименование:Bolt M10x55GB5783 10.9

Каталожный номер:21005190

Комплект:12

Примечание:

№ на схеме:14

Наименование:Right front support

Каталожный номер:13939230

Комплект:1

Примечание:

№ на схеме:15

Наименование:left front support

Каталожный номер:13939155

Комплект:1

Примечание:

№ на схеме:16

Наименование:Coupling

Каталожный номер:60263115

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:60122059

Комплект:8

Примечание:

№ на схеме:18

Наименование:end cover SY60W9K3R.1.3.1-2

Каталожный номер:13679787

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000196

Комплект:3

Примечание:
