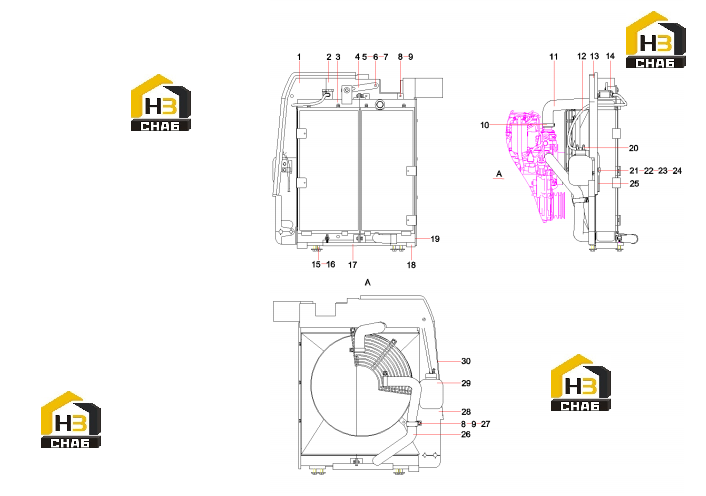

Система охлаждения sy60c9y4r.1.3.3 13947323

← Система подвески двигателя 13947322 Радиатор 60343372 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear wind insulation board

Каталожный номер:13940374

Комплект:1

Примечание:

№ на схеме:2

Наименование:upper Wind insulation board

Каталожный номер:12256941

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator

Каталожный номер:60343372

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rod, pull

Каталожный номер:11144760

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:10

Наименование:T-type anchor ear

Каталожный номер:60197721

Комплект:4

Примечание:

№ на схеме:11

Наименование:sewer tube SY60C9Y4R.1.3.3-1

Каталожный номер:13939693

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:11722805

Комплект:1

Примечание:

№ на схеме:13

Наименование:spongeSY55C3K2R.1.3.3-13

Каталожный номер:12261806

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:17

Наименование:Seal

Каталожный номер:11144754

Комплект:1

Примечание:

№ на схеме:18

Наименование:sealing sponge SY85C1K2S.1.3.3

Каталожный номер:12824457

Комплект:2

Примечание:

№ на схеме:19

Наименование:spongeSY55C3K2R.1.3.3-11

Каталожный номер:12261816

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:24

Наименование:Wire Clamp

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:11722781

Комплект:1

Примечание:

№ на схеме:26

Наименование:sewer tube SY60C9Y4R.1.3.3-2

Каталожный номер:13939694

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:28

Наименование:sponge SY60C9Y4R.1.3.3-4

Каталожный номер:13939834

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seal, strip

Каталожный номер:10539653

Комплект:1

Примечание:
