Кондиционер sy60c9y4r.1.8 13943063

← Клапан b220401000623 Кондиционер 60307680 →

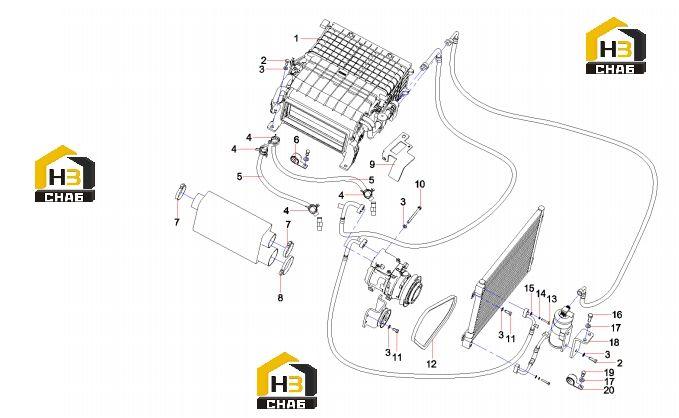

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air condition

Каталожный номер:60307680

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000633

Комплект:18

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pipe, cold pipe, air conditioner

Каталожный номер:11084196

Комплект:2

Примечание:

№ на схеме:6

Наименование:Harness clamp

Каталожный номер:60208141

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:A210855000012

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hoop

Каталожный номер:A210855000014

Комплект:1

Примечание:

№ на схеме:9

Наименование:protective plate SY60C9Y4R.1.8-1

Каталожный номер:13943608

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000098

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:12

Наименование:V-belt

Каталожный номер:A230106000312

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:18

Наименование:Mounting rack for drying bottle

Каталожный номер:12879599

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:
