Кондиционер 60307680

← Кондиционер sy60c9y4r.1.8 13943063 Отопитель 60213356 →

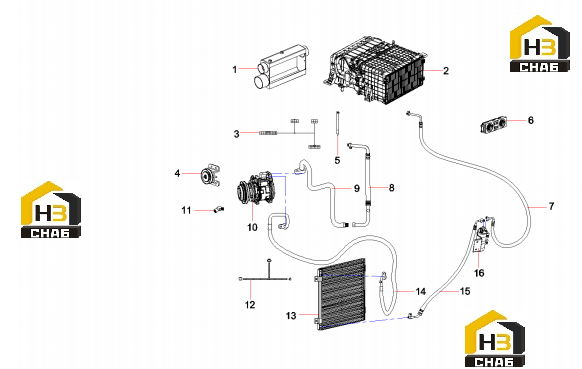

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Chamber, wind, air conditioner

Каталожный номер:60210925

Комплект:1

Примечание:

№ на схеме:2

Наименование:Evaporator

Каталожный номер:60213356

Комплект:1

Примечание:

№ на схеме:3

Наименование:Harness, air conditioner

Каталожный номер:60210923

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley AS, tension

Каталожный номер:60030552

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, water drain

Каталожный номер:60068273

Комплект:1

Примечание:

№ на схеме:6

Наименование:Panel AS, control

Каталожный номер:60213152

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE PIPE LIQ NO2

Каталожный номер:60291408

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE ASSY-SUC-TWO

Каталожный номер:60238812

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE ASSY-SUC-ONE

Каталожный номер:60238811

Комплект:1

Примечание:

№ на схеме:10

Наименование:Compressor

Каталожный номер:60013770

Комплект:1

Примечание:

№ на схеме:11

Наименование:Joint, valve, maual

Каталожный номер:60056554

Комплект:1

Примечание:

№ на схеме:12

Наименование:Harness, air conditioner

Каталожный номер:60215894

Комплект:1

Примечание:

№ на схеме:13

Наименование:Condenser

Каталожный номер:60013771

Комплект:1

Примечание:

№ на схеме:14

Наименование:hose assy discharge

Каталожный номер:60328341

Комплект:1

Примечание:

№ на схеме:15

Наименование:hose pipe liq no1

Каталожный номер:60328342

Комплект:1

Примечание:

№ на схеме:16

Наименование:RECEIVER DRIER ASSY

Каталожный номер:60242103

Комплект:1

Примечание:
