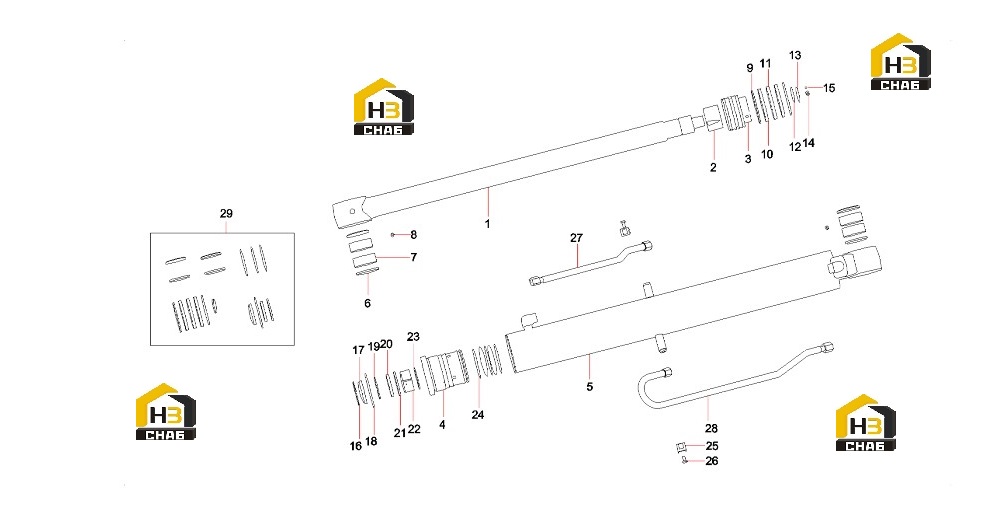

Цилиндр стрелы 60199321 5.5t

← Цилиндр рукояти 60199322 5.5t Цилиндр ковша 60199320 5.5t →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60164290

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, buffer

Каталожный номер:60080486

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston

Каталожный номер:60164287

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, guide

Каталожный номер:60208566

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder block

Каталожный номер:60164277

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, dust

Каталожный номер:60080454

Комплект:4

Примечание:

№ на схеме:7

Наименование:Sleeve, shaft

Каталожный номер:60072310

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring, contaminant

Каталожный номер:60080530

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, guide

Каталожный номер:60080420

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, seal

Каталожный номер:60080520

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60080404

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 34.59x2.62AS568-126

Каталожный номер:B210609000280

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210209000015

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:60080432

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, dust

Каталожный номер:A880808070031

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:24001034

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retainer, switch

Каталожный номер:60169597

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, seal

Каталожный номер:60072118

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, buffer

Каталожный номер:A880806030060

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve, sliding

Каталожный номер:60080469

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, retaining

Каталожный номер:60080425

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retaining

Каталожный номер:60080412

Комплект:3

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:60080509

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210108000085

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe AS, oil

Каталожный номер:60147156

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe AS, oil

Каталожный номер:60147158

Комплект:1

Примечание:

№ на схеме:29

Наименование:Repair kit, cylinder, boom

Каталожный номер:60208557

Комплект:1

Примечание:
