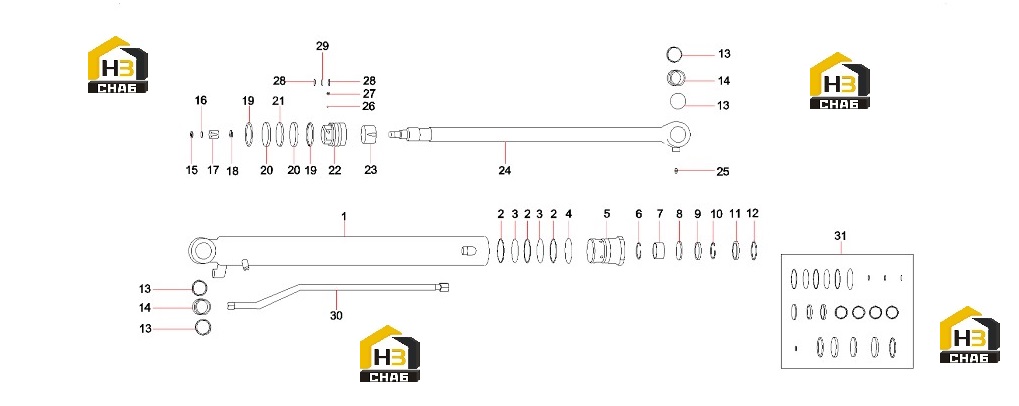

Цилиндр рукояти 60199322 5.5t

← Трубопровод цилиндра ковша 10544885 Цилиндр стрелы 60199321 5.5t →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block AS, cylinder

Каталожный номер:60080465

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, retaining

Каталожный номер:60080410

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-ring 82.14x3.53AS568-236

Каталожный номер:A210609000080

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring88.49x3.53AS568-238

Каталожный номер:A210609000084

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, guide

Каталожный номер:60208565

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, retaining

Каталожный номер:60080424

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, sliding

Каталожный номер:60080474

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, buffer

Каталожный номер:B230101002165

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, seal

Каталожный номер:60184741

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, retainer, switch

Каталожный номер:60169596

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, dust

Каталожный номер:B230101002164

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60080438

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, dust

Каталожный номер:A880808070035

Комплект:4

Примечание:

№ на схеме:14

Наименование:Sleeve, shaft

Каталожный номер:60072313

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:60080436

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, buffer

Каталожный номер:60080477

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve, buffer, rear

Каталожный номер:60080468

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retainer

Каталожный номер:60080510

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, contaminant

Каталожный номер:60080528

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring, guide

Каталожный номер:60080416

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, seal

Каталожный номер:60080515

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston

Каталожный номер:60080491

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sleeve, buffer

Каталожный номер:60080482

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rod, piston

Каталожный номер:60080505

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210209000020

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring, retaining

Каталожный номер:60080403

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:B230101000672

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pipe AS, oil

Каталожный номер:60147154

Комплект:1

Примечание:

№ на схеме:31

Наименование:Repair kit, cylinder, arm

Каталожный номер:60208559

Комплект:1

Примечание:
