Система гидравлическая (часть2) 12112468

← Система гидравлическая (часть1) 12112468 Комплектующие гидравлического бака 12112468 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

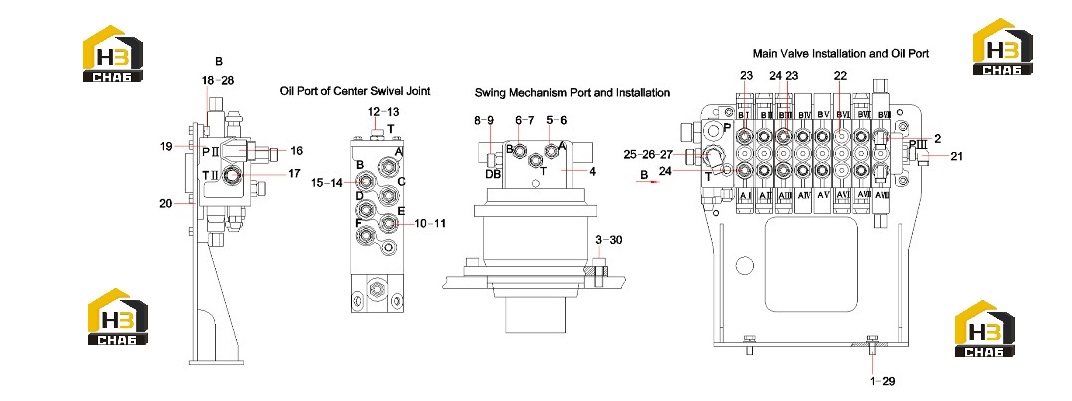

№ на схеме:1

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:11147279

Комплект:6

Примечание:

№ на схеме:3

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:4

Наименование:Reducer GP

Каталожный номер:B229900005731

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:10547806

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:5

Примечание:

№ на схеме:7

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:4

Примечание:

№ на схеме:8

Наименование:Pipe connector

Каталожный номер:21011029

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205002296

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205002388

Комплект:4

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:7

Примечание:

№ на схеме:19

Наименование:Valve, main control

Каталожный номер:60167417

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rack, mounting, main valve

Каталожный номер:11147499

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:A229900002571

Комплект:6

Примечание:

№ на схеме:22

Наименование:Plug, screw

Каталожный номер:B210780001384

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:11147213

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000141

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000626

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000629

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000512

Комплект:7

Примечание:

№ на схеме:29

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:8

Примечание:
