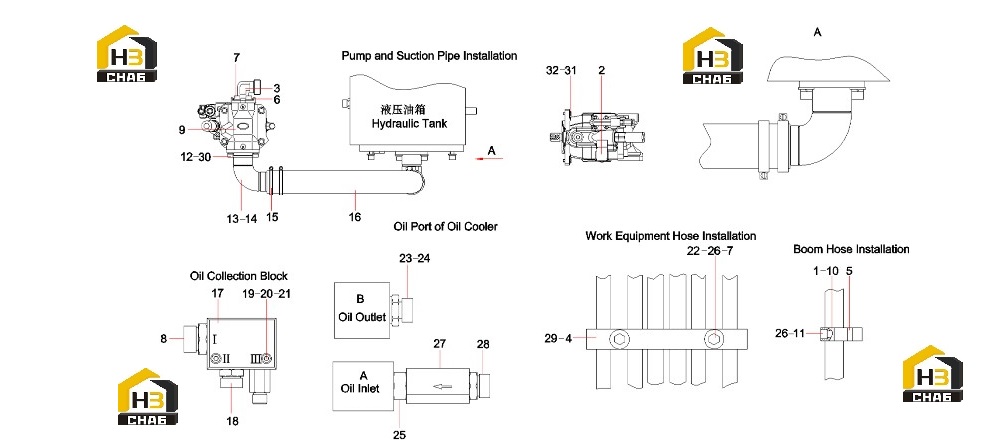

Система гидравлическая (часть1) 12112468

← Противовес 10542509 Система гидравлическая (часть2) 12112468 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:21004607

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint, flange, right-angle

Каталожный номер:A229900002603

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, pressure

Каталожный номер:10541233

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, pressure

Каталожный номер:10542627

Комплект:2

Примечание:

№ на схеме:6

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pump, plunger

Каталожный номер:60118959

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000513

Комплект:12

Примечание:

№ на схеме:13

Наименование:Tube, oil suction

Каталожный номер:11802001

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anchor ear, T-type

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose, oil suction

Каталожный номер:11147325

Комплект:1

Примечание:

№ на схеме:17

Наименование:Block, oil collection

Каталожный номер:11147386

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780001347

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:10620906

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:9

Примечание:

№ на схеме:27

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clip, hose

Каталожный номер:10541232

Комплект:2

Примечание:

№ на схеме:30

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:2

Примечание:
