Система электрическая кабины 11818935

← Система электрическая 11818935 Блок предохранителей 12318633 →

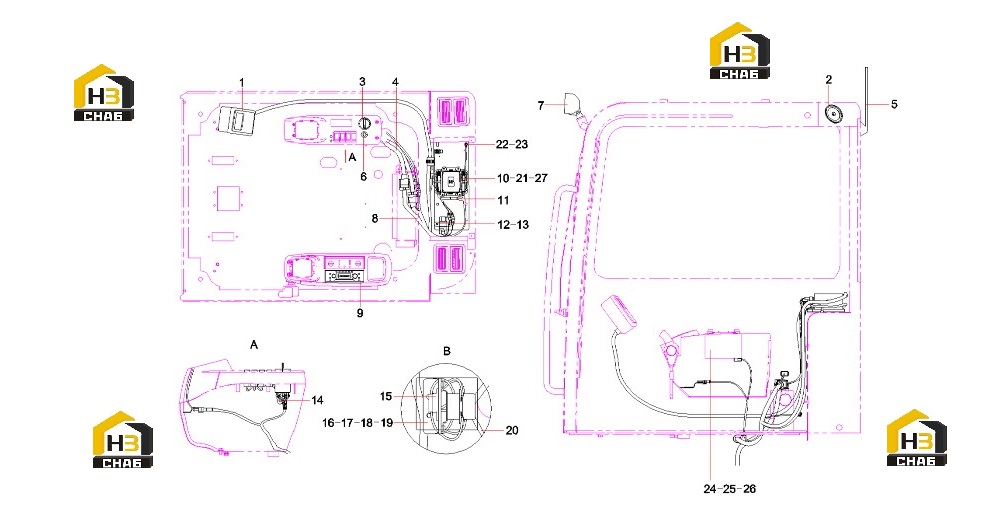

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sany Encourage Control Display

Каталожный номер:13345819

Комплект:1

Примечание:

№ на схеме:2

Наименование:Horn

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:3

Наименование:Knob switch

Каталожный номер:60211508

Комплект:1

Примечание:

№ на схеме:4

Наименование:harness of arm-rest box

Каталожный номер:12677339

Комплект:1

Примечание:

№ на схеме:5

Наименование:Antenna

Каталожный номер:60023704

Комплект:1

Примечание:

№ на схеме:6

Наименование:Switch, ignition

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:7

Наименование:Workinglight

Каталожный номер:60161351

Комплект:2

Примечание:

№ на схеме:8

Наименование:Driver's Cab Harness SY55C9.5.1

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:9

Наименование:Radio

Каталожный номер:60205002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Integrated box

Каталожный номер:12318633

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60238782

Комплект:2

Примечание:

№ на схеме:14

Наименование:Harness, control switch

Каталожный номер:11732666

Комплект:1

Примечание:

№ на схеме:15

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relay mounting plateSY60C1I2R.1

Каталожный номер:12364933

Комплект:1

Примечание:

№ на схеме:17

Наименование:relay protective coverSY60C1I2R.1

Каталожный номер:12353689

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:20

Наименование:Power line

Каталожный номер:60193170

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000630

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000509

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:
