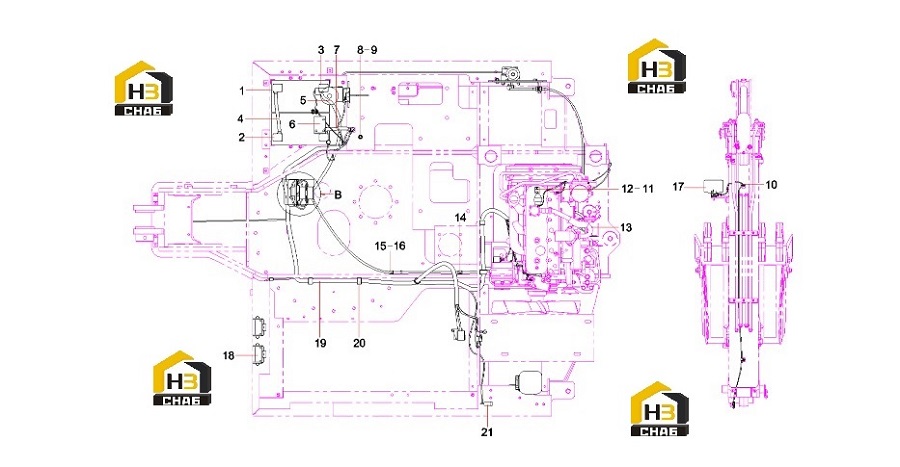

Система электрическая 11818935

← Цилиндр ковша 60199320 5.5t Система электрическая кабины 11818935 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:4

Наименование:Power line

Каталожный номер:60193172

Комплект:1

Примечание:

№ на схеме:5

Наименование:Power line

Каталожный номер:60193171

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:3

Примечание:

№ на схеме:7

Наименование:Power line

Каталожный номер:60193169

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:3

Примечание:

№ на схеме:10

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:

№ на схеме:12

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:6

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:17

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000637

Комплект:21

Примечание:

№ на схеме:17

Наименование:Workinglight

Каталожный номер:60161350

Комплект:1

Примечание:

№ на схеме:18

Наименование:horn

Каталожный номер:60241902

Комплект:1

Примечание:

№ на схеме:19

Наименование:Vehicle Body Harness

Каталожный номер:13235358

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:21

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:
