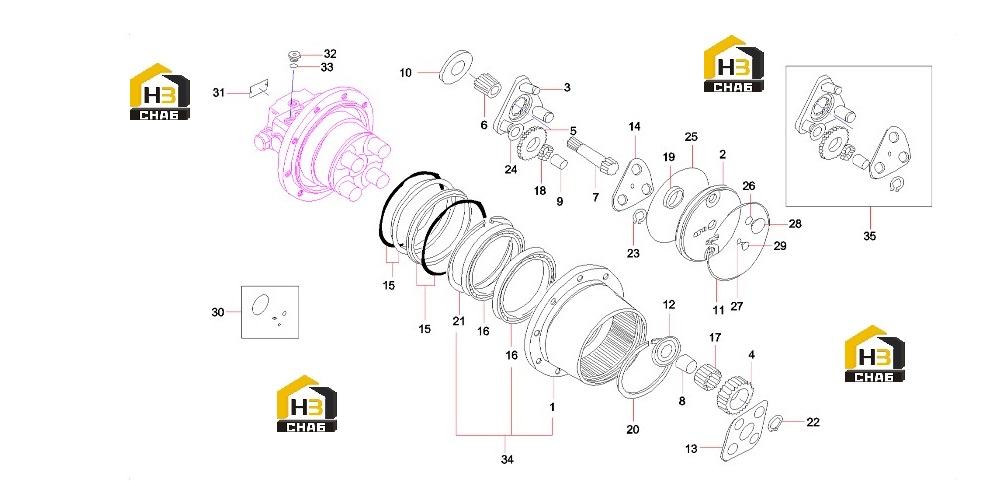

Комплектующие редуктора 60218534

← Клапан 60216967 Узел стрелы 12120044 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60216948

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, rear

Каталожный номер:60216949

Комплект:1

Примечание:

№ на схеме:3

Наименование:Carrier, planetary gear

Каталожный номер:60216950

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear, sun

Каталожный номер:60216951

Комплект:4

Примечание:

№ на схеме:5

Наименование:Gear, planetary

Каталожный номер:60216952

Комплект:3

Примечание:

№ на схеме:6

Наименование:Gear, sun

Каталожный номер:60216953

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear, sun

Каталожный номер:60216954

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bush

Каталожный номер:60164397

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bush

Каталожный номер:60216955

Комплект:3

Примечание:

№ на схеме:10

Наименование:Washer, lock

Каталожный номер:60216956

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, steel

Каталожный номер:60164169

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, thrust

Каталожный номер:60216957

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plate, thrust

Каталожный номер:60216958

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, thrust

Каталожный номер:60216959

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal, floating

Каталожный номер:60164390

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:60216960

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin, fixing

Каталожный номер:60164282

Комплект:136

Примечание:

№ на схеме:18

Наименование:Needle, roller

Каталожный номер:60216961

Комплект:69

Примечание:

№ на схеме:19

Наименование:Ring, slide

Каталожный номер:60216962

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, stop

Каталожный номер:60216963

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, stop

Каталожный номер:60216964

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring, snap

Каталожный номер:60167122

Комплект:4

Примечание:

№ на схеме:23

Наименование:Ring, stop

Каталожный номер:60216965

Комплект:3

Примечание:

№ на схеме:24

Наименование:Washer, lock

Каталожный номер:60216966

Комплект:3

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60164373

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60038799

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60038808

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:60164261

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60164263

Комплект:1

Примечание:

№ на схеме:30

Наименование:Repair kit, reducer

Каталожный номер:60164291

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nameplate

Каталожный номер:60216968

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:60164262

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:60038798

Комплект:1

Примечание:

№ на схеме:34

Наименование:Housing AS

Каталожный номер:60216969

Комплект:1

Примечание:

№ на схеме:35

Наименование:Carrier, planetary gear

Каталожный номер:60216970

Комплект:1

Примечание:
