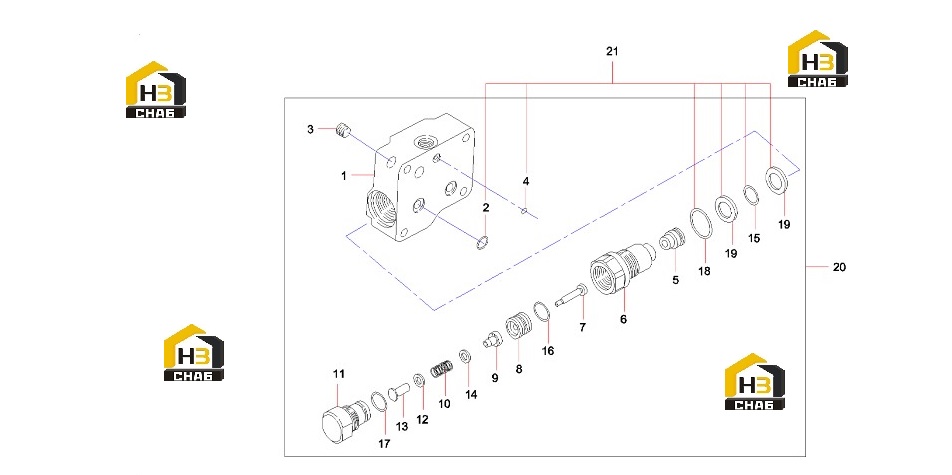

Клапан 60216967

← Винты регулировки редуктора 60216967 Комплектующие редуктора 60218534 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, valve

Каталожный номер:60164175

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60167135

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:60164269

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60091798

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seat, valve

Каталожный номер:60164276

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seat, fixed

Каталожный номер:60164284

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spool, valve

Каталожный номер:60164185

Комплект:2

Примечание:

№ на схеме:8

Наименование:Piston

Каталожный номер:60164289

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seat, spring

Каталожный номер:60164246

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:60164239

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:60164271

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60164258

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seat, spring

Каталожный номер:60164245

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60164257

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60164383

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60164388

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60164389

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60164381

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plate, supporting

Каталожный номер:60164341

Комплект:2

Примечание:

№ на схеме:20

Наименование:Valve GP, relief

Каталожный номер:60164171

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve GP, relief

Каталожный номер:60167121

Комплект:1

Примечание:
