Цилиндр стрелы правый 13304039

← Комплектующие цилиндра стрелы 60270129 Цилиндр стрелы правый 13304039 →

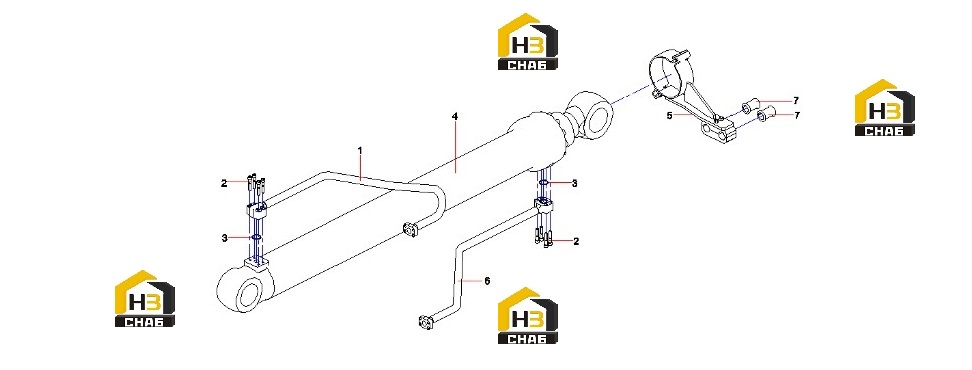

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel tube assembly

Каталожный номер:13816136

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000359

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:4

Наименование:Boom Cylinder

Каталожный номер:60270129

Комплект:1

Примечание:

№ на схеме:5

Наименование:Steel tube support

Каталожный номер:14037608

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel tube assembly

Каталожный номер:13816186

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ф34 rubber cushion SY420.13.1

Каталожный номер:A820606020470

Комплект:2

Примечание:
