Комплектующие цилиндра стрелы 60270129

← Цилиндр стрелы левый 13304040 Комплектующие цилиндра стрелы 60270129 →

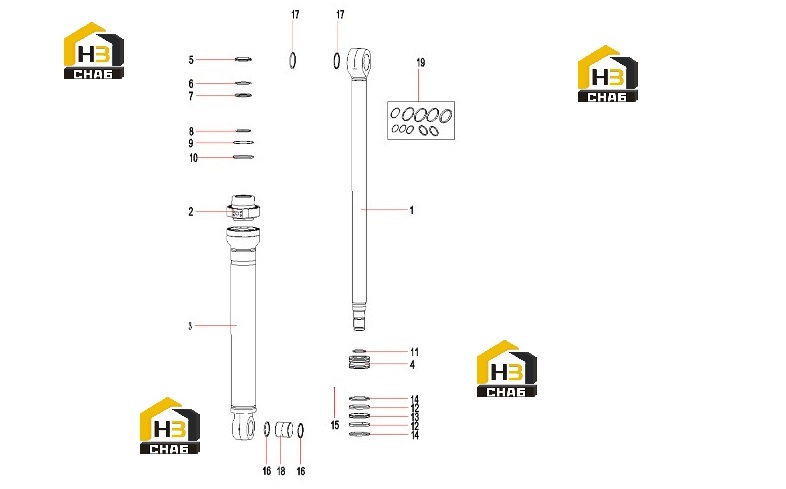

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod

Каталожный номер:60306272

Комплект:1

Примечание:

№ на схеме:2

Наименование:End closure

Каталожный номер:60306271

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder body

Каталожный номер:60306270

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60306269

Комплект:1

Примечание:

№ на схеме:5

Наименование:wiper scraper seal

Каталожный номер:60306268

Комплект:1

Примечание:

№ на схеме:6

Наименование:obturating ring

Каталожный номер:60306267

Комплект:1

Примечание:

№ на схеме:7

Наименование:obturating ring

Каталожный номер:60306266

Комплект:1

Примечание:

№ на схеме:8

Наименование:closing ring

Каталожный номер:60306265

Комплект:1

Примечание:

№ на схеме:9

Наименование:closing ring

Каталожный номер:60306264

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60306263

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cushion ring

Каталожный номер:60306262

Комплект:1

Примечание:

№ на схеме:12

Наименование:Guide ring

Каталожный номер:60306261

Комплект:2

Примечание:

№ на схеме:13

Наименование:obturating ring

Каталожный номер:60306260

Комплект:1

Примечание:

№ на схеме:14

Наименование:dirt ring

Каталожный номер:60306259

Комплект:2

Примечание:

№ на схеме:15

Наименование:Steel ball

Каталожный номер:60306241

Комплект:1

Примечание:

№ на схеме:16

Наименование:wiper scraper seal

Каталожный номер:60306258

Комплект:2

Примечание:

№ на схеме:17

Наименование:wiper scraper seal

Каталожный номер:60306257

Комплект:2

Примечание:

№ на схеме:18

Наименование:Steel jacket

Каталожный номер:60306256

Комплект:1

Примечание:

№ на схеме:19

Наименование:pepair kit

Каталожный номер:60306624

Комплект:1

Примечание:
