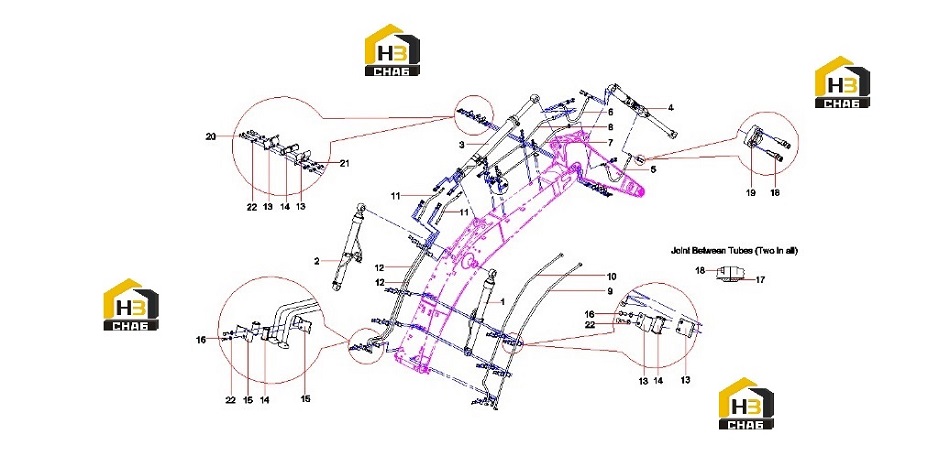

Трубопровод стрелы 13304042

← Ковш 13287540 Трубопровод стрелы 13304042 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:boom cylinder assembly

Каталожный номер:13304040

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOOM CYLINDER ASSEMBLY

Каталожный номер:13304039

Комплект:1

Примечание:

№ на схеме:3

Наименование:arm cylinder assembly

Каталожный номер:13304037

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket cylinder assem

Каталожный номер:13304036

Комплект:1

Примечание:

№ на схеме:5

Наименование:rubber hose

Каталожный номер:60255032

Комплект:1

Примечание:

№ на схеме:6

Наименование:RUBBER HOSE

Каталожный номер:60260699

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bucket steel pipe IV

Каталожный номер:13436532

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bucket steel pipe III

Каталожный номер:13433369

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bucket steel tube II

Каталожный номер:13422144

Комплект:1

Примечание:

№ на схеме:10

Наименование:bucket steel tube

Каталожный номер:13422142

Комплект:1

Примечание:

№ на схеме:11

Наименование:rubber hose

Каталожный номер:60255033

Комплект:2

Примечание:

№ на схеме:12

Наименование:STEEL PIPE SY485C1I3KH.3.1.7

Каталожный номер:13303159

Комплект:2

Примечание:

№ на схеме:13

Наименование:Single clamp

Каталожный номер:13433373

Комплект:24

Примечание:

№ на схеме:14

Наименование:Cushion

Каталожный номер:11168201

Комплект:22

Примечание:

№ на схеме:15

Наименование:Double Clamp

Каталожный номер:13433374

Комплект:10

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:26

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:40

Примечание:

№ на схеме:19

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:16

Примечание:

№ на схеме:20

Наименование:Bolt M16×80GB5782 10.9

Каталожный номер:A210110000272

Комплект:8

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000028

Комплект:16

Примечание:

№ на схеме:22

Наименование:High-strength steel washer

Каталожный номер:A210491000118

Комплект:34

Примечание:
