Ковш 13287540

← Соединение a810201031035 Ковш 13287540 →

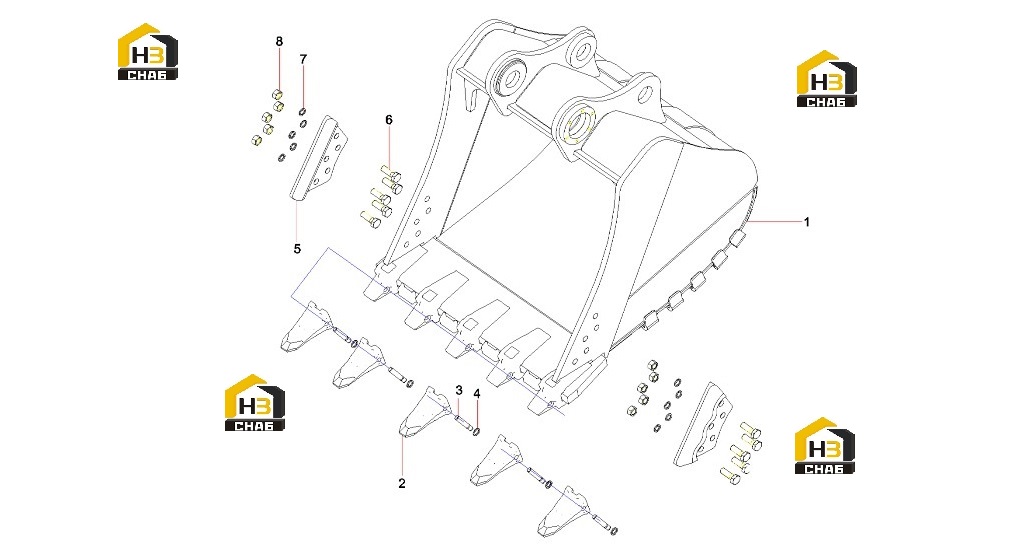

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rock bucket body

Каталожный номер:13287301

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tooth top

Каталожный номер:60265885

Комплект:5

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60266484

Комплект:5

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:60266485

Комплект:5

Примечание:

№ на схеме:5

Наименование:Lateral Tooth

Каталожный номер:12827269

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M33x100GB5782 Grade 10.9

Каталожный номер:A210110000424

Комплект:10

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60013102

Комплект:10

Примечание:

№ на схеме:8

Наименование:Nut M33GB6170 Grade 10

Каталожный номер:A210307000078

Комплект:10

Примечание:
