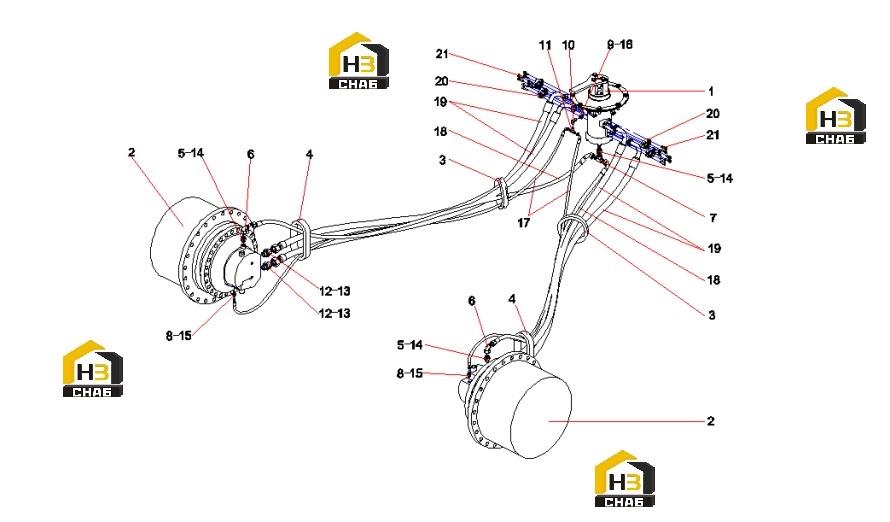

Трубопровод соединения гидромоторов и центрального шарнира 13301522

← Натяжитель 60246966 Трубопровод соединения гидромоторов и центрального шарнира 13301522 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rotary joint installation

Каталожный номер:13301120

Комплект:1

Примечание:

№ на схеме:2

Наименование:Reducer assembly

Каталожный номер:B229900005472

Комплект:2

Примечание:

№ на схеме:3

Наименование:Protective sleeveSY300.2-2

Каталожный номер:A820606030424

Комплект:2

Примечание:

№ на схеме:4

Наименование:Protective sleeve

Каталожный номер:13299342

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:A820205002385

Комплект:3

Примечание:

№ на схеме:6

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:7

Наименование:Swivel Elbow Connector-T

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:9

Наименование:G3/8-M14 adaptor

Каталожный номер:13131456

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fitting

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector G1-M42

Каталожный номер:A820205001334

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210608000022

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:17

Наименование:hose

Каталожный номер:B230103002035

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rubber Hose

Каталожный номер:B230103004698

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber Hose

Каталожный номер:60253580

Комплект:4

Примечание:

№ на схеме:20

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:21

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:
