Натяжитель 60246966

Натяжитель 60246966

← Защита поворотного механизма 11163607 Натяжитель 60246966 →

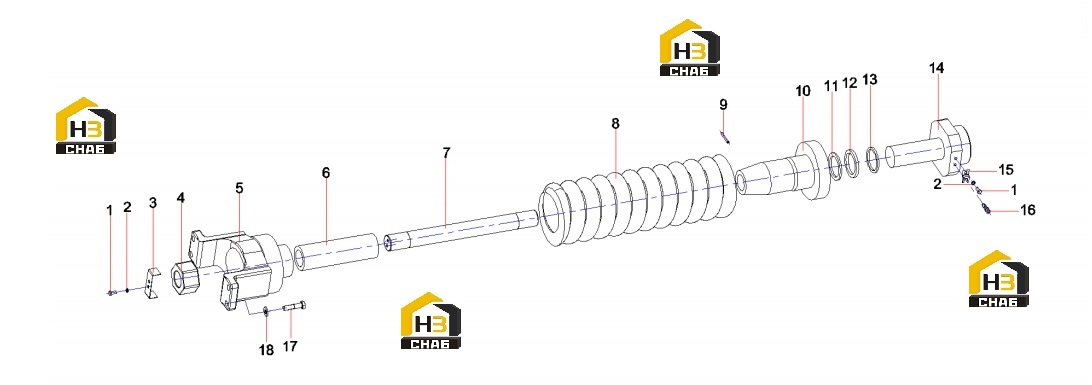

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M12×25GB5783 10.9
Каталожный номер:A210111000101
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer12GB97.1
Каталожный номер:24000639
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:lock plate
Каталожный номер:60300587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:nut
Каталожный номер:60300588
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:fork
Каталожный номер:60300589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bush
Каталожный номер:60300590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bar
Каталожный номер:60300591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:spring
Каталожный номер:60300592
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:pin
Каталожный номер:60300593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:cylinder
Каталожный номер:60300594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:seal ring
Каталожный номер:60300595
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ring
Каталожный номер:60300596
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:dust ring
Каталожный номер:60300597
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:shaft
Каталожный номер:60300598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shoe, triple grouser
Каталожный номер:A820101010372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Grease Valve
Каталожный номер:B229900000862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M24×90GB5782 10.9
Каталожный номер:A210110000427
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:A210491000122
Комплект:4
Примечание:
