Трубопровод гидравлического насоса 13309991

← Соединения трубопровода гидрораспределителя (часть3) 13309359 Фильтр b229900000063 →

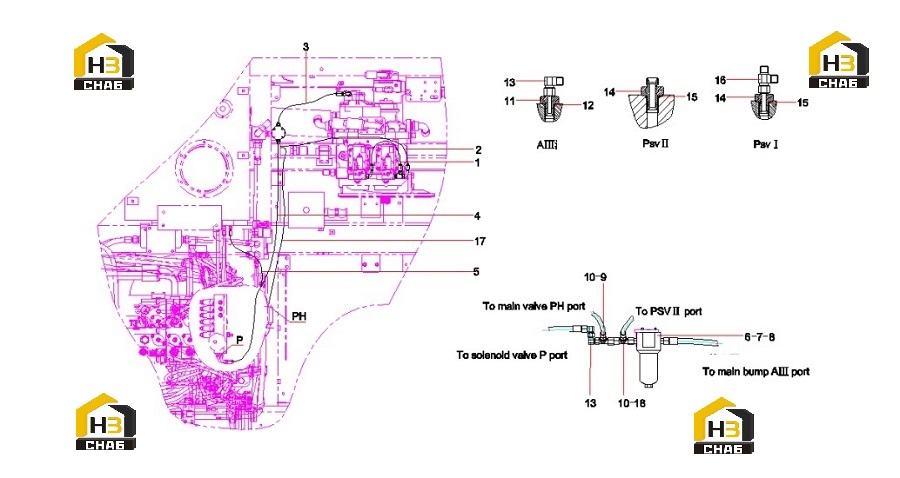

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:21018549

Комплект:1

Примечание:

№ на схеме:2

Наименование:rubber hose

Каталожный номер:60187384

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rubber Hose2SN10-DKOL

Каталожный номер:60101296

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber hose

Каталожный номер:B230103002712

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:B230103001428

Комплект:1

Примечание:

№ на схеме:6

Наименование:Filter, pilot AS

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8×20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:9

Наименование:Fitting

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector, straight

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:14

Наименование:Fitting, screen

Каталожный номер:60020078

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-Ring-10.8

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fitting

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber Hose

Каталожный номер:B230103003320

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:B210780000683

Комплект:1

Примечание:
