Соединения трубопровода гидрораспределителя (часть3) 13309359

Соединения трубопровода гидрораспределителя (часть3) 13309359

← Соединения трубопровода гидрораспределителя (часть2) 13309359 Трубопровод гидравлического насоса 13309991 →

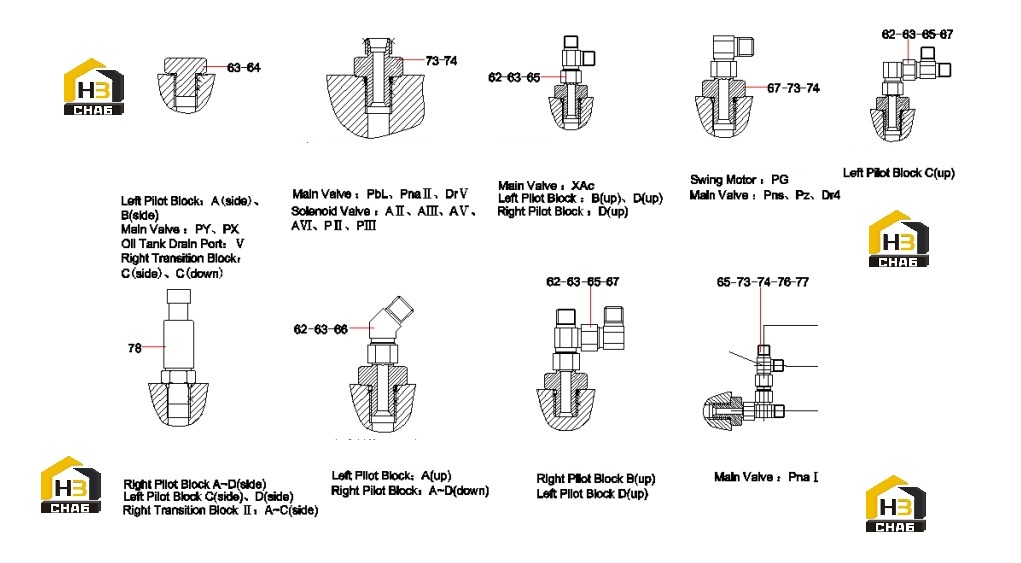

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:62
Наименование:Connector G3/8-M16
Каталожный номер:11287446
Комплект:47
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:61
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:G3/8 jam-SY200A.1.4.3-5
Каталожный номер:A820205000947
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:21
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Pipe connector
Каталожный номер:B210780001658
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:G1/4-M16 connector
Каталожный номер:A820205002445
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:O-Ring-10.8
Каталожный номер:B230101000047
Комплект:23
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Fitting, Elbow
Каталожный номер:B210780001404
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Three-way shuttle valve
Каталожный номер:B220401000316
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Sensor, pressure
Каталожный номер:60217141
Комплект:9
Примечание:
