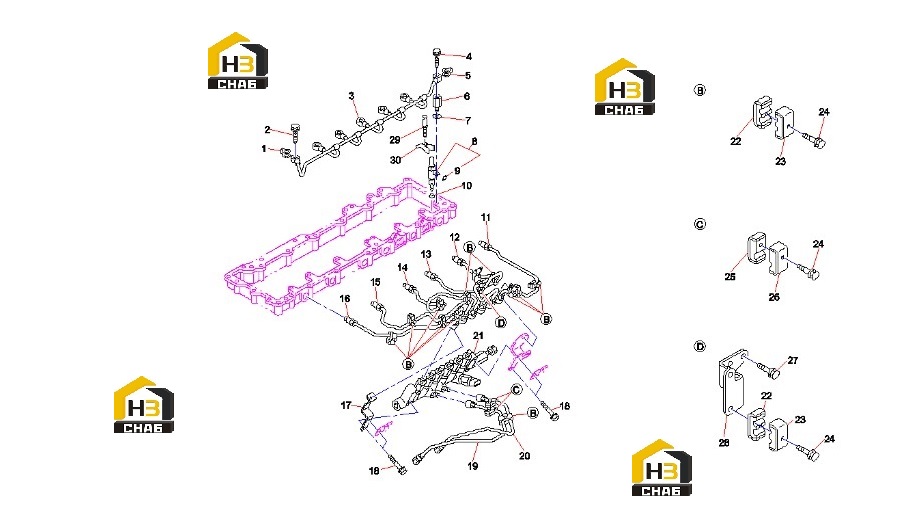

Система впрыска топлива (часть2) 60320147

← Система впрыска топлива (часть1) 60320147 Система впрыска топлива (часть3) 60320147 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket ID=8.3

Каталожный номер:60311247

Комплект:6

Примечание:

№ на схеме:2

Наименование:Bolt 109675-0371 M8x18 flange

Каталожный номер:B229900004932

Комплект:6

Примечание:

№ на схеме:3

Наименование:Pipe asm;leak off

Каталожный номер:60320081

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt 898037-8260 M12x27

Каталожный номер:60311857

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:60320098

Комплект:1

Примечание:

№ на схеме:6

Наименование:Adapterfuel leak off

Каталожный номер:60320008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:60320097

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nozzle asm;inj

Каталожный номер:60320117

Комплект:6

Примечание:

№ на схеме:9

Наименование:Gasket ID=11.0

Каталожный номер:60311816

Комплект:6

Примечание:

№ на схеме:10

Наименование:Gasket;inj,nozzle

Каталожный номер:60320065

Комплект:6

Примечание:

№ на схеме:11

Наименование:Pipe;inj no.6

Каталожный номер:60320003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe;inj no.5

Каталожный номер:60320002

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe;inj no.4

Каталожный номер:60320001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe;inj no.3

Каталожный номер:60320000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe;inj no.2

Каталожный номер:60319999

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe;inj no.1

Каталожный номер:60319998

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket;inj pipe clip

Каталожный номер:60320080

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt 028151-0450 M10x45 flange

Каталожный номер:B229900004889

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pipe;inj,c/r

Каталожный номер:60319996

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe;inj,c/r

Каталожный номер:60319997

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rail asm;common

Каталожный номер:60320074

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clip;inj pipe

Каталожный номер:60320068

Комплект:13

Примечание:

№ на схеме:23

Наименование:Clip;inj pipe

Каталожный номер:60320069

Комплект:13

Примечание:

№ на схеме:24

Наименование:Bolt;clip;inj pipe

Каталожный номер:60319938

Комплект:15

Примечание:

№ на схеме:25

Наименование:Clip;inj pipe

Каталожный номер:60319978

Комплект:2

Примечание:

№ на схеме:26

Наименование:Clip;inj pipe

Каталожный номер:60320062

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt 028050-6120 M6x12 flange

Каталожный номер:B229900004847

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket;inj pipe clip

Каталожный номер:60320036

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt;inj,nozzle holder

Каталожный номер:60319954

Комплект:6

Примечание:

№ на схеме:30

Наименование:Flange;inj,nozzle holder

Каталожный номер:60319995

Комплект:6

Примечание:
