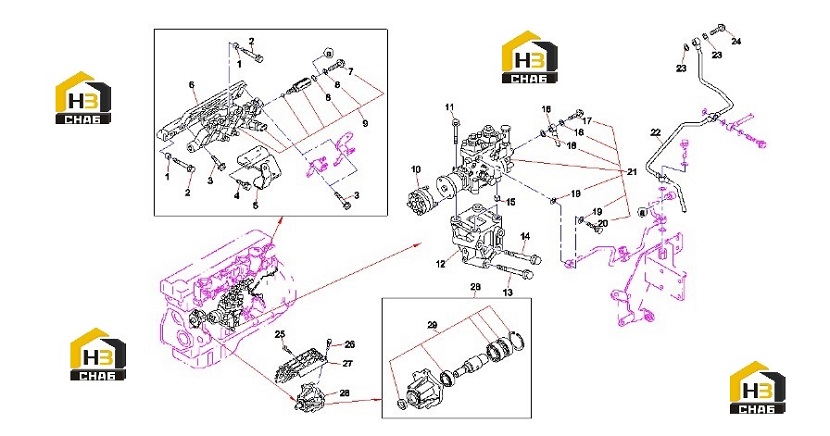

Система впрыска топлива (часть1) 60320147

← Турбонагнетатель 60320144 Система впрыска топлива (часть2) 60320147 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dowel;cyl head

Каталожный номер:60320237

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt;thrust collar(b)

Каталожный номер:60320289

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt 028151-0450 M10x45 flange

Каталожный номер:B229900004889

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bracket;inj pipe clip

Каталожный номер:60320089

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket;common rail

Каталожный номер:60320075

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt;eye

Каталожный номер:60320073

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:60311819

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rail asm;common

Каталожный номер:60320074

Комплект:1

Примечание:

№ на схеме:10

Наименование:Coupling asm;inj pump

Каталожный номер:60320018

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt;inj pump

Каталожный номер:60319939

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bracket;inj pump to c/bl

Каталожный номер:60320038

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt;inj pump brkt

Каталожный номер:60319945

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt;inj pump brkt

Каталожный номер:60319946

Комплект:2

Примечание:

№ на схеме:15

Наименование:Dowel;inj pump

Каталожный номер:60319980

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe;fuel,feed pump,suction

Каталожный номер:60320083

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt;eye,feed pump

Каталожный номер:60320017

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:60311818

Комплект:2

Примечание:

№ на схеме:19

Наименование:Gasket;valve;over flow

Каталожный номер:60320013

Комплект:2

Примечание:

№ на схеме:20

Наименование:Valve;over flow,inj pump

Каталожный номер:60320010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pump asm;inj

Каталожный номер:60320076

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe asm;inj

Каталожный номер:60320006

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shim

Каталожный номер:B229900004536

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:B210199000025

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt;gear case cover

Каталожный номер:60320334

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt 028151-0500 M10x50 flange

Каталожный номер:B229900004890

Комплект:2

Примечание:

№ на схеме:27

Наименование:Cover;coupling

Каталожный номер:60319979

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coupling asm

Каталожный номер:60320094

Комплект:1

Примечание:

№ на схеме:29

Наименование:Repair kit;coupling

Каталожный номер:60320057

Комплект:1

Примечание:
