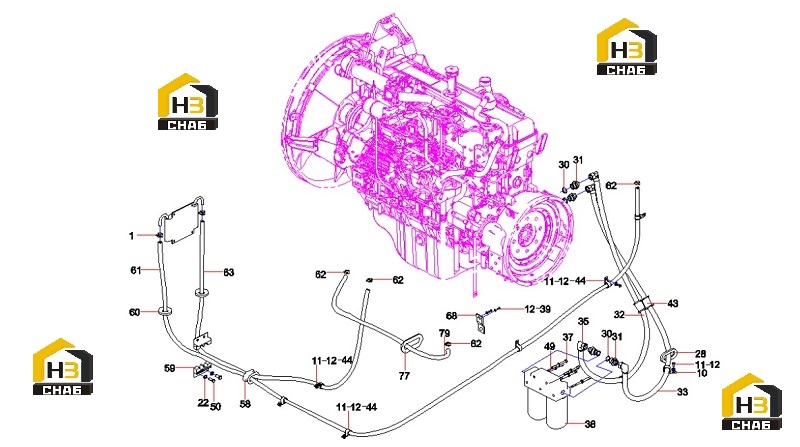

Система топливная (часть2) 13307855

← Система топливная (часть1) 13307855 Система топливная (часть2) 13307855 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose clamps

Каталожный номер:60134354

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:9

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210491000120

Комплект:16

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:28

Наименование:Rubber pad

Каталожный номер:13285390

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:31

Наименование:Connector G1-M30

Каталожный номер:A820205000945

Комплект:4

Примечание:

№ на схеме:32

Наименование:Rubber Hose 1SN20-DKOL-DKOL90

Каталожный номер:60027557

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rubber Hose 1SN20-DKOL-DKOL90

Каталожный номер:60029555

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:36

Наименование:oil filter

Каталожный номер:60250932

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt M10×110GB70.1 10.9

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:43

Наименование:Ф34 rubber cushion SY420.13.1

Каталожный номер:A820606020470

Комплект:2

Примечание:

№ на схеме:44

Наименование:The Fixity Of Line

Каталожный номер:60149605

Комплект:7

Примечание:

№ на схеме:49

Наименование:Screw

Каталожный номер:21008534

Комплект:3

Примечание:

№ на схеме:50

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:58

Наименование:Rubber pad

Каталожный номер:13285524

Комплект:2

Примечание:

№ на схеме:59

Наименование:Pipe Clamp

Каталожный номер:12020025

Комплект:2

Примечание:

№ на схеме:60

Наименование:Protective sleeve

Каталожный номер:13285399

Комплект:2

Примечание:

№ на схеме:61

Наименование:Pipe of reture oil

Каталожный номер:13285207

Комплект:1

Примечание:

№ на схеме:62

Наименование:Hose ring hoop

Каталожный номер:60202896

Комплект:4

Примечание:

№ на схеме:63

Наименование:Pipe of return oil

Каталожный номер:13284401

Комплект:1

Примечание:

№ на схеме:68

Наименование:support

Каталожный номер:14135986

Комплект:1

Примечание:

№ на схеме:77

Наименование:Rubber pad

Каталожный номер:13285543

Комплект:1

Примечание:

№ на схеме:79

Наименование:Fuel Pipe

Каталожный номер:13807111

Комплект:1

Примечание:
