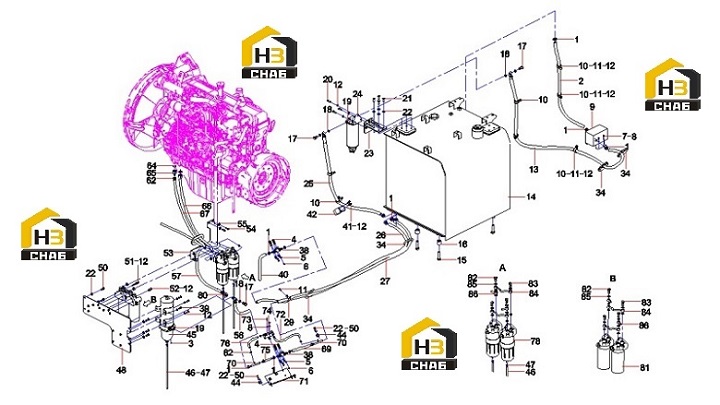

Система топливная (часть1) 13307855

← Глушитель 60250310 Система топливная (часть1) 13307855 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose clamps

Каталожный номер:60134354

Комплект:13

Примечание:

№ на схеме:2

Наименование:Fuel Pipe

Каталожный номер:13288172

Комплект:1

Примечание:

№ на схеме:3

Наименование:Water sensor RK30880Parker

Каталожный номер:A240600000260

Комплект:1

Примечание:

№ на схеме:4

Наименование:U type bolt

Каталожный номер:10578844

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:6

Наименование:Nut M8GB6170 10

Каталожный номер:A210307000055

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 6GB96.1

Каталожный номер:60238783

Комплект:6

Примечание:

№ на схеме:9

Наименование:PUMP

Каталожный номер:60248975

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:60086357

Комплект:7

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:7

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210491000120

Комплект:36

Примечание:

№ на схеме:13

Наименование:Fuel Pipe

Каталожный номер:14159300

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel tank SY485C1I3KH.1.3.5.1C

Каталожный номер:13548761

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M20×80GB5783 10.9

Каталожный номер:A210110000201

Комплект:6

Примечание:

№ на схеме:16

Наименование:Spacer Sleeve

Каталожный номер:11450168

Комплект:6

Примечание:

№ на схеме:17

Наименование:Articulating Bolt

Каталожный номер:A210199004057

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210434000009

Комплект:6

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:10442581

Комплект:3

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210491000121

Комплект:13

Примечание:

№ на схеме:23

Наименование:Bracket SY485C1I3KH.1.3.5.13

Каталожный номер:13290936

Комплект:1

Примечание:

№ на схеме:24

Наименование:Diesel Fuel Cleaner

Каталожный номер:60205949

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fuel Pipe

Каталожный номер:13288054

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fuel Pipe

Каталожный номер:13288197

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fuel Pipe

Каталожный номер:13807104

Комплект:1

Примечание:

№ на схеме:29

Наименование:the fixity of line

Каталожный номер:60208141

Комплект:1

Примечание:

№ на схеме:34

Наименование:Protective sleeve

Каталожный номер:11133736

Комплект:4

Примечание:

№ на схеме:38

Наименование:Ball value assembly

Каталожный номер:60203209

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:5

Примечание:

№ на схеме:40

Наименование:Fuel Pipe

Каталожный номер:13288242

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M10×55GB5782 10.9

Каталожный номер:A210110000447

Комплект:2

Примечание:

№ на схеме:42

Наименование:bracket

Каталожный номер:13630332

Комплект:1

Примечание:

№ на схеме:44

Наименование:The Fixity Of Line

Каталожный номер:60149605

Комплект:3

Примечание:

№ на схеме:45

Наименование:Fuel filter

Каталожный номер:60249071

Комплект:1

Примечание:

№ на схеме:46

Наименование:Drainage tube

Каталожный номер:10949800

Комплект:3

Примечание:

№ на схеме:47

Наименование:Clamp

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:48

Наименование:Bracket of fuel filter

Каталожный номер:13291518

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:9

Примечание:

№ на схеме:51

Наименование:Bolt

Каталожный номер:A210111000295

Комплект:4

Примечание:

№ на схеме:52

Наименование:Bolt

Каталожный номер:21005186

Комплект:8

Примечание:

№ на схеме:53

Наименование:Bracket of Fuel filter

Каталожный номер:13291554

Комплект:1

Примечание:

№ на схеме:54

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:55

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:56

Наименование:Fuel Pipe

Каталожный номер:13288038

Комплект:1

Примечание:

№ на схеме:57

Наименование:Fuel Pipe

Каталожный номер:13288031

Комплект:1

Примечание:

№ на схеме:62

Наименование:Hose ring hoop

Каталожный номер:60202896

Комплект:10

Примечание:

№ на схеме:64

Наименование:O-Ring-23.7

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:65

Наименование:Pipe connector

Каталожный номер:13291588

Комплект:2

Примечание:

№ на схеме:66

Наименование:Fuel hose

Каталожный номер:13287706

Комплект:1

Примечание:

№ на схеме:67

Наименование:Fuel Pipe 4

Каталожный номер:13287950

Комплект:1

Примечание:

№ на схеме:69

Наименование:Fuel Pipe

Каталожный номер:13807107

Комплект:1

Примечание:

№ на схеме:70

Наименование:T-Joint

Каталожный номер:13807156

Комплект:2

Примечание:

№ на схеме:71

Наименование:Bracket assembly

Каталожный номер:13807113

Комплект:1

Примечание:

№ на схеме:72

Наименование:Fuel hose of pump

Каталожный номер:13807109

Комплект:1

Примечание:

№ на схеме:73

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:74

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:75

Наименование:Fuel Pipe

Каталожный номер:13807108

Комплект:1

Примечание:

№ на схеме:76

Наименование:Fuel hose of pump

Каталожный номер:13807110

Комплект:1

Примечание:

№ на схеме:78

Наименование:Diesel Fuel Cleaner

Каталожный номер:60064763

Комплект:2

Примечание:

№ на схеме:80

Наименование:Joint

Каталожный номер:13291147

Комплект:1

Примечание:

№ на схеме:81

Наименование:Fule filter

Каталожный номер:60250940

Комплект:2

Примечание:

№ на схеме:82

Наименование:Joint pipe

Каталожный номер:60250939

Комплект:4

Примечание:

№ на схеме:83

Наименование:Articulating Bolt

Каталожный номер:60064766

Комплект:4

Примечание:

№ на схеме:84

Наименование:Pipe

Каталожный номер:60250938

Комплект:4

Примечание:

№ на схеме:85

Наименование:Spacer

Каталожный номер:B229900004534

Комплект:20

Примечание:

№ на схеме:86

Наименование:Pipe connector

Каталожный номер:60273596

Комплект:4

Примечание:
