Бак топливный 13548761

← Система топливная (часть2) 13307855 Бак топливный 13548761 →

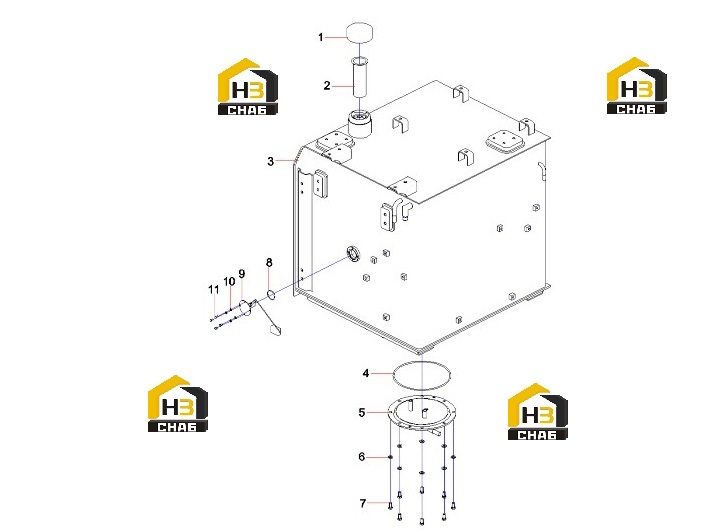

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, Lock, Fuel Tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:2

Наименование:Strainer AS, fuel

Каталожный номер:60117826

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel tank SY485C1I3KH.1.3.5.1C.1

Каталожный номер:13548774

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000307

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bottom cover plate

Каталожный номер:13548775

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:8

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000457

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:

№ на схеме:10

Наименование:washer 6GB97.1

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:4

Примечание:
