Редуктор (часть 2) b229900005472

← Редуктор (часть 1) b229900005472 Редуктор (часть 3) b229900005472 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

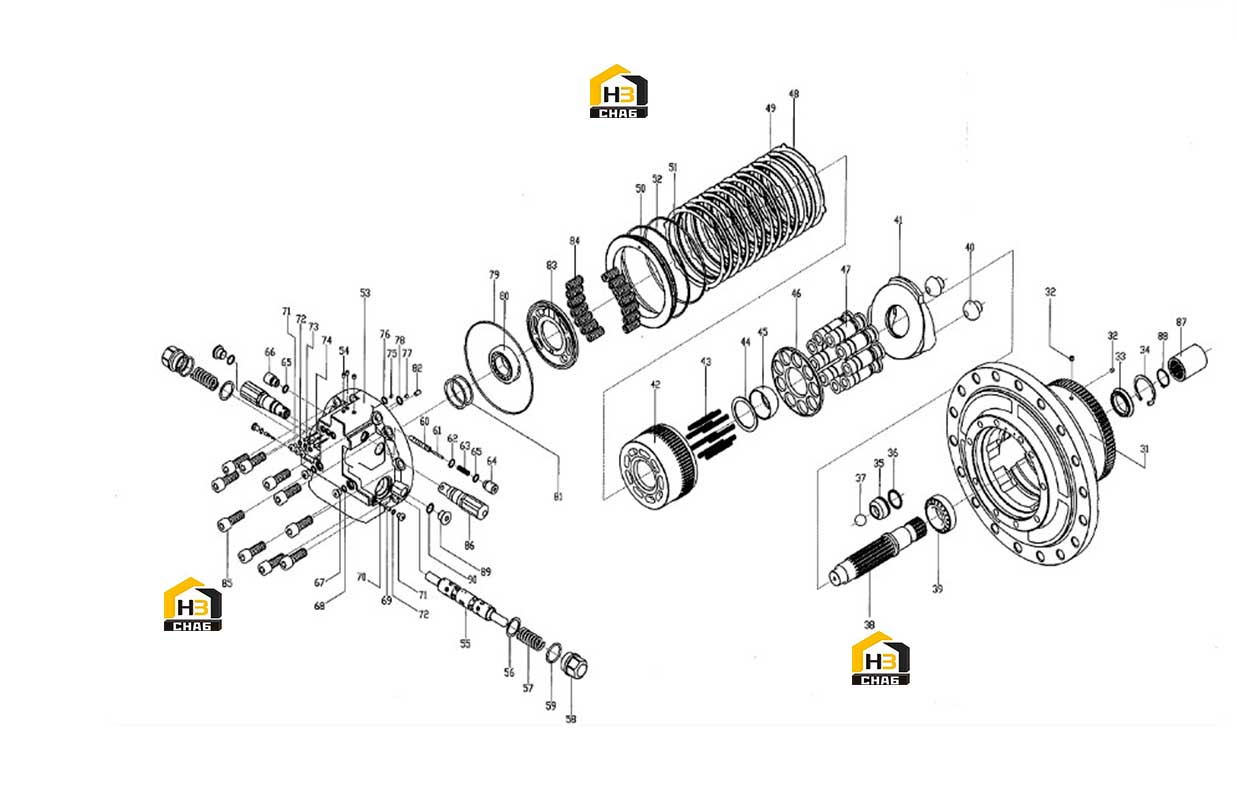

№ на схеме:31

Наименование:Casing

Каталожный номер:60307495

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:60075442

Комплект:2

Примечание:

№ на схеме:33

Наименование:Oil seal

Каталожный номер:60307496

Комплект:1

Примечание:

№ на схеме:34

Наименование:Retaining ring

Каталожный номер:60307497

Комплект:1

Примечание:

№ на схеме:35

Наименование:Shifter Piston

Каталожный номер:60114381

Комплект:1

Примечание:

№ на схеме:36

Наименование:Piston Seal

Каталожный номер:60114391

Комплект:1

Примечание:

№ на схеме:37

Наименование:Ball

Каталожный номер:60075388

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shaft

Каталожный номер:60307498

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bearing

Каталожный номер:60307499

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pivot

Каталожный номер:60075454

Комплект:2

Примечание:

№ на схеме:41

Наименование:Plate - Swash

Каталожный номер:60114377

Комплект:1

Примечание:

№ на схеме:42

Наименование:Cylinder Block

Каталожный номер:60114380

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cylinder Srping

Каталожный номер:60075468

Комплект:9

Примечание:

№ на схеме:44

Наименование:Seat - Spring

Каталожный номер:60075419

Комплект:1

Примечание:

№ на схеме:45

Наименование:Ball Adaptor

Каталожный номер:60075451

Комплект:1

Примечание:

№ на схеме:46

Наименование:Ring - Retaining

Каталожный номер:60075421

Комплект:1

Примечание:

№ на схеме:47

Наименование:Piston Ass

Каталожный номер:60307500

Комплект:9

Примечание:

№ на схеме:48

Наименование:Catch

Каталожный номер:60015760

Комплект:7

Примечание:

№ на схеме:49

Наименование:Plate - Friction

Каталожный номер:60015810

Комплект:6

Примечание:

№ на схеме:50

Наименование:Brake Piston

Каталожный номер:60075434

Комплект:1

Примечание:

№ на схеме:51

Наименование:Spring - Small

Каталожный номер:60075463

Комплект:1

Примечание:

№ на схеме:52

Наименование:Spring - Big

Каталожный номер:60075412

Комплект:1

Примечание:

№ на схеме:53

Наименование:Rear Cover

Каталожный номер:60114371

Комплект:1

Примечание:

№ на схеме:54

Наименование:Plug - Screw

Каталожный номер:60075443

Комплект:14

Примечание:

№ на схеме:55

Наименование:Spool GP - Valve

Каталожный номер:60114343

Комплект:14

Примечание:

№ на схеме:56

Наименование:Plate - Spring

Каталожный номер:60114354

Комплект:2

Примечание:

№ на схеме:57

Наименование:Spring

Каталожный номер:60114353

Комплект:2

Примечание:

№ на схеме:58

Наименование:Cover

Каталожный номер:60114339

Комплект:2

Примечание:

№ на схеме:59

Наименование:O ring

Каталожный номер:60307501

Комплект:2

Примечание:

№ на схеме:60

Наименование:Spool

Каталожный номер:60114342

Комплект:1

Примечание:

№ на схеме:61

Наименование:Pin

Каталожный номер:60114374

Комплект:1

Примечание:

№ на схеме:62

Наименование:Plate - Spring

Каталожный номер:60114355

Комплект:1

Примечание:

№ на схеме:63

Наименование:Spring

Каталожный номер:60114352

Комплект:1

Примечание:

№ на схеме:64

Наименование:Plug

Каталожный номер:60114361

Комплект:1

Примечание:

№ на схеме:65

Наименование:O RING

Каталожный номер:60306351

Комплект:2

Примечание:

№ на схеме:66

Наименование:Connector

Каталожный номер:60114392

Комплект:1

Примечание:

№ на схеме:67

Наименование:Plug

Каталожный номер:60114360

Комплект:2

Примечание:

№ на схеме:68

Наименование:O RING

Каталожный номер:60306353

Комплект:2

Примечание:

№ на схеме:69

Наименование:Limiter

Каталожный номер:60114393

Комплект:2

Примечание:

№ на схеме:70

Наименование:Spring

Каталожный номер:60114351

Комплект:2

Примечание:

№ на схеме:71

Наименование:Plug

Каталожный номер:60114363

Комплект:5

Примечание:

№ на схеме:72

Наименование:O-ring

Каталожный номер:60038808

Комплект:5

Примечание:

№ на схеме:73

Наименование:Valve - Check

Каталожный номер:60114341

Комплект:3

Примечание:

№ на схеме:74

Наименование:Check Valve Spring

Каталожный номер:60114350

Комплект:3

Примечание:

№ на схеме:75

Наименование:Stop

Каталожный номер:60075457

Комплект:2

Примечание:

№ на схеме:76

Наименование:O ring

Каталожный номер:60307502

Комплект:1

Примечание:

№ на схеме:77

Наименование:Stop

Каталожный номер:60075458

Комплект:1

Примечание:

№ на схеме:78

Наименование:O ring

Каталожный номер:60307503

Комплект:1

Примечание:

№ на схеме:79

Наименование:Seal - O - Ring

Каталожный номер:60114390

Комплект:1

Примечание:

№ на схеме:80

Наименование:Bearing - Needle

Каталожный номер:60075400

Комплект:1

Примечание:

№ на схеме:81

Наименование:Gasket

Каталожный номер:60114394

Комплект:1

Примечание:

№ на схеме:82

Наименование:Parallel pin

Каталожный номер:60307504

Комплект:1

Примечание:

№ на схеме:83

Наименование:Valve plate

Каталожный номер:60307505

Комплект:1

Примечание:

№ на схеме:84

Наименование:Spring - Stop

Каталожный номер:60075474

Комплект:14

Примечание:

№ на схеме:85

Наименование:Hex.socket head bolt

Каталожный номер:60307506

Комплект:10

Примечание:

№ на схеме:86

Наименование:Valve - Relief

Каталожный номер:60075396

Комплект:2

Примечание:

№ на схеме:87

Наименование:Coupling

Каталожный номер:60307507

Комплект:1

Примечание:

№ на схеме:88

Наименование:Retaining ring C-type

Каталожный номер:60307508

Комплект:1

Примечание:

№ на схеме:89

Наименование:Plug

Каталожный номер:60114363

Комплект:2

Примечание:

№ на схеме:90

Наименование:O-RING

Каталожный номер:60306309

Комплект:2

Примечание:
