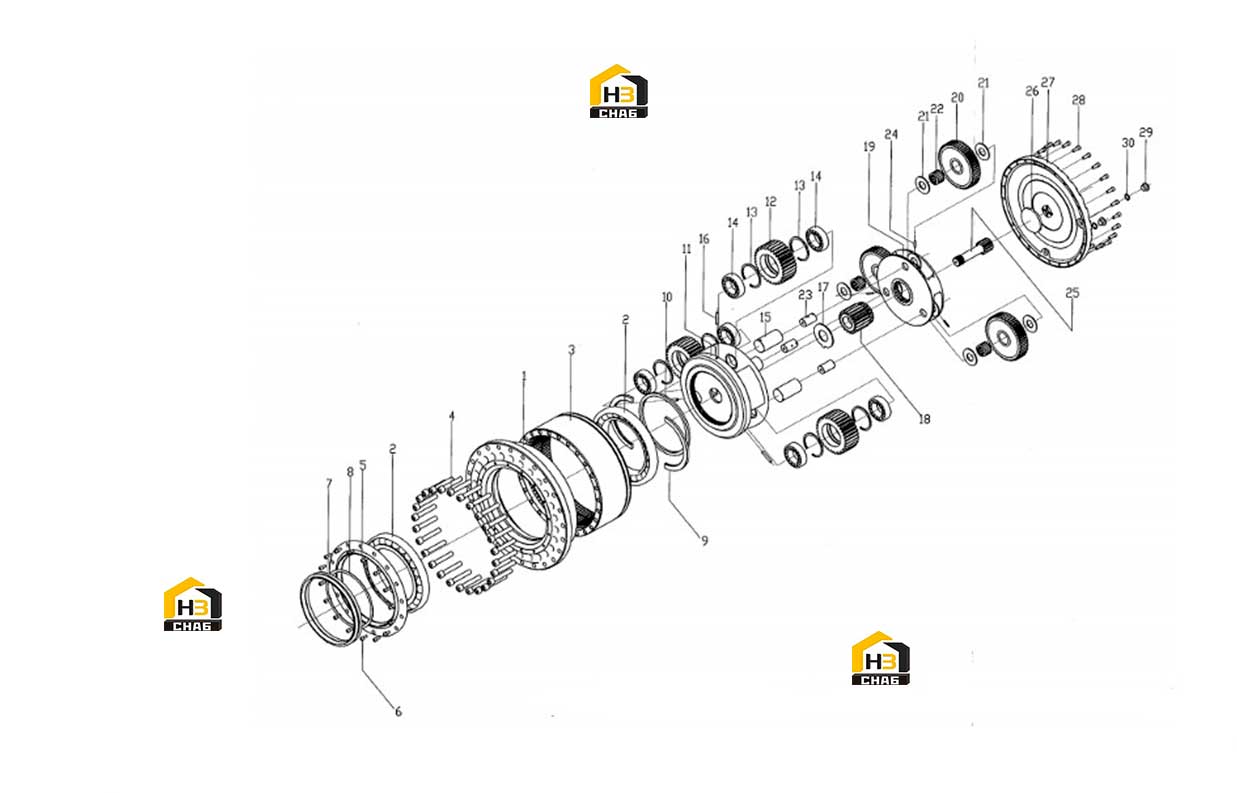

Редуктор (часть 1) b229900005472

← Центральный шарнир 60249405 Редуктор (часть 2) b229900005472 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60307470

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:60307471

Комплект:2

Примечание:

№ на схеме:3

Наименование:Ring gear

Каталожный номер:60307472

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hex.socket head bolt

Каталожный номер:60307473

Комплект:26

Примечание:

№ на схеме:5

Наименование:Seal Ccver

Каталожный номер:60307474

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hex.socket head bolt

Каталожный номер:60307475

Комплект:16

Примечание:

№ на схеме:7

Наименование:Floating seal kit

Каталожный номер:60307476

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:60307477

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lock washer

Каталожный номер:60307478

Комплект:2

Примечание:

№ на схеме:10

Наименование:Support ring

Каталожный номер:60307479

Комплект:1

Примечание:

№ на схеме:11

Наименование:Carrier

Каталожный номер:60307480

Комплект:1

Примечание:

№ на схеме:12

Наименование:Planetaty gear

Каталожный номер:60307481

Комплект:3

Примечание:

№ на схеме:13

Наименование:Retaining ring C-type

Каталожный номер:60307482

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:60307483

Комплект:6

Примечание:

№ на схеме:15

Наименование:Carrier pin

Каталожный номер:60307484

Комплект:3

Примечание:

№ на схеме:16

Наименование:Spring pin

Каталожный номер:60307485

Комплект:3

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:60307486

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sun gear

Каталожный номер:60307487

Комплект:1

Примечание:

№ на схеме:19

Наименование:Carrier

Каталожный номер:60307488

Комплект:1

Примечание:

№ на схеме:20

Наименование:Planetaty gear

Каталожный номер:60307489

Комплект:3

Примечание:

№ на схеме:21

Наименование:Thrust washer

Каталожный номер:60307490

Комплект:6

Примечание:

№ на схеме:22

Наименование:Bearing - Needle

Каталожный номер:60075398

Комплект:3

Примечание:

№ на схеме:23

Наименование:Pin Rack

Каталожный номер:60114375

Комплект:3

Примечание:

№ на схеме:24

Наименование:Spring pin

Каталожный номер:60307491

Комплект:3

Примечание:

№ на схеме:25

Наименование:Sun gear

Каталожный номер:60307492

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate - Thrust

Каталожный номер:60075471

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover

Каталожный номер:60307493

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60081973

Комплект:25

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60114365

Комплект:2

Примечание:

№ на схеме:30

Наименование:O RING

Каталожный номер:60258133

Комплект:2

Примечание:
