Комплектующие редуктора 60201948

← Мотор редуктора 60201949 Комплектующие редуктора 60201948 →

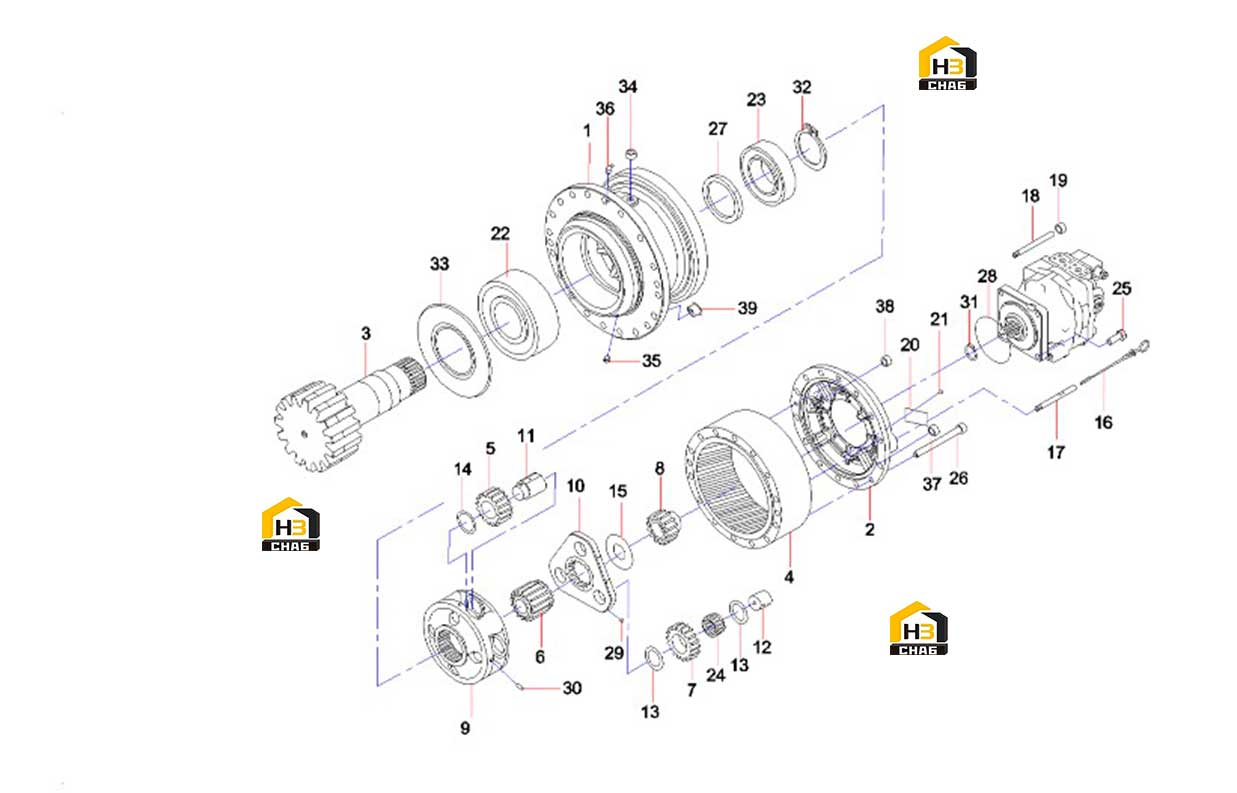

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cover

Каталожный номер:60221607

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rear cover plate

Каталожный номер:60221608

Комплект:1

Примечание:

№ на схеме:3

Наименование:Driving Shaft

Каталожный номер:60221609

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring gear

Каталожный номер:60221610

Комплект:1

Примечание:

№ на схеме:5

Наименование:Planet Gear

Каталожный номер:60221611

Комплект:4

Примечание:

№ на схеме:6

Наименование:Central gear

Каталожный номер:60221612

Комплект:1

Примечание:

№ на схеме:7

Наименование:Planet Gear

Каталожный номер:60221613

Комплект:3

Примечание:

№ на схеме:8

Наименование:Central gear

Каталожный номер:60221614

Комплект:1

Примечание:

№ на схеме:9

Наименование:Carrier Support

Каталожный номер:60221615

Комплект:1

Примечание:

№ на схеме:10

Наименование:Carrier Support

Каталожный номер:60221616

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:60221617

Комплект:3

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60221618

Комплект:6

Примечание:

№ на схеме:13

Наименование:Sliding block

Каталожный номер:60221619

Комплект:4

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:60221620

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sliding boot plate

Каталожный номер:60221621

Комплект:1

Примечание:

№ на схеме:16

Наименование:Dipstick,oil

Каталожный номер:60084222

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube, oil gauge

Каталожный номер:60081472

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe, oil feed

Каталожный номер:60008615

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover, breathing tube

Каталожный номер:B229900002437

Комплект:1

Примечание:

№ на схеме:20

Наименование:nameplate

Каталожный номер:60221622

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:60221623

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:60221624

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pointer gauge

Каталожный номер:60221625

Комплект:3

Примечание:

№ на схеме:25

Наименование:Outer hex bolt

Каталожный номер:60221626

Комплект:4

Примечание:

№ на схеме:26

Наименование:Inner hexagon bolt

Каталожный номер:60221627

Комплект:20

Примечание:

№ на схеме:27

Наименование:Gearbox Oil Seal

Каталожный номер:60210760

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:B230101002175

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring pin

Каталожный номер:60221628

Комплект:3

Примечание:

№ на схеме:30

Наименование:Spring pin

Каталожный номер:60221629

Комплект:4

Примечание:

№ на схеме:31

Наименование:Support Ring

Каталожный номер:60221630

Комплект:1

Примечание:

№ на схеме:32

Наименование:Support Ring

Каталожный номер:60221631

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bearing Seal Element

Каталожный номер:60221632

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug,bolt,slewing reducer

Каталожный номер:B229900005912

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:60008609

Комплект:1

Примечание:

№ на схеме:36

Наименование:Fitting, grease

Каталожный номер:60008610

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plug,bolt,slewing reducer

Каталожный номер:B229900005912

Комплект:1

Примечание:

№ на схеме:38

Наименование:Slewing reducer plugs

Каталожный номер:60221633

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt head

Каталожный номер:60221634

Комплект:2

Примечание:
