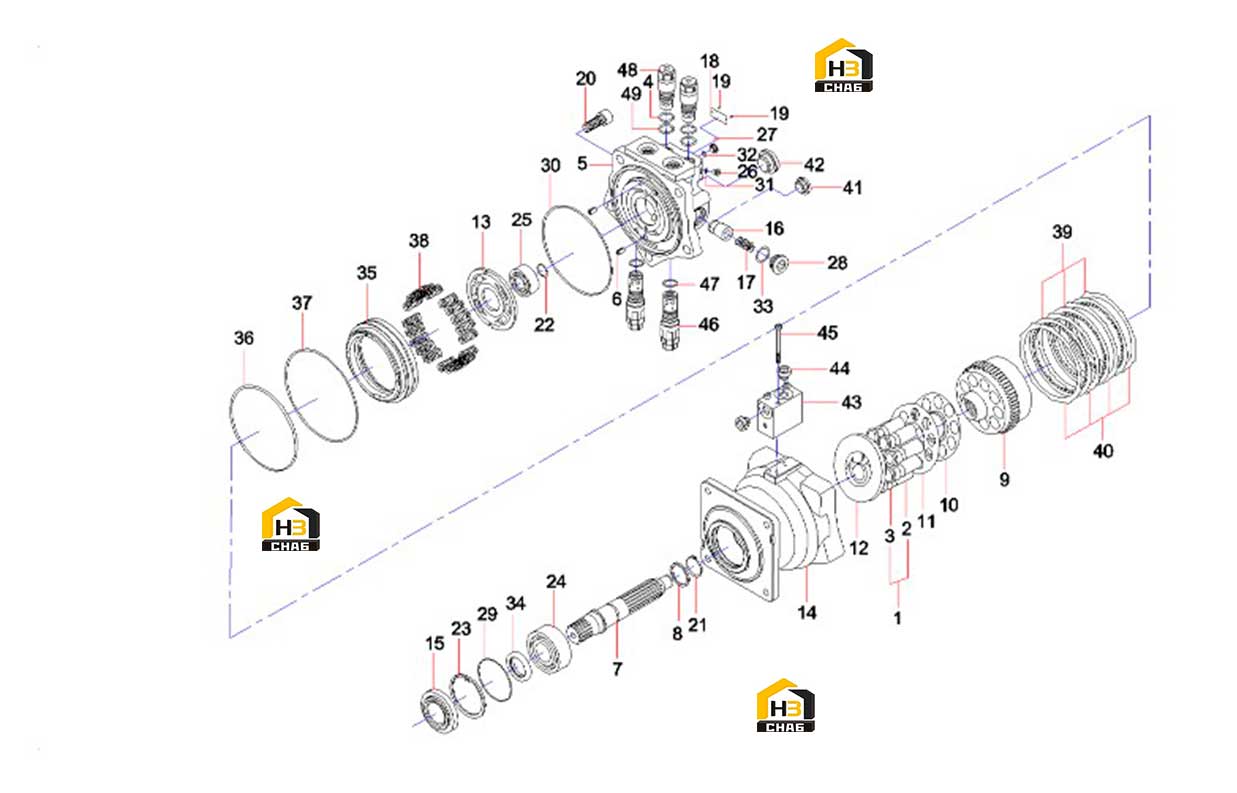

Мотор редуктора 60201949

← Компоненты редуктора 60191651 Мотор редуктора 60201949 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Elements

Каталожный номер:60221635

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston

Каталожный номер:60221636

Комплект:9

Примечание:

№ на схеме:3

Наименование:Support foot

Каталожный номер:60221637

Комплект:9

Примечание:

№ на схеме:4

Наименование:Spare Ring

Каталожный номер:60221668

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve cover

Каталожный номер:60221639

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60221640

Комплект:2

Примечание:

№ на схеме:7

Наименование:Driving Shaft

Каталожный номер:60221641

Комплект:1

Примечание:

№ на схеме:8

Наименование:Backup plate

Каталожный номер:60221642

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil Cylinder

Каталожный номер:60221643

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring plate

Каталожный номер:60221644

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressed plate

Каталожный номер:60221645

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bottom board

Каталожный номер:60221646

Комплект:1

Примечание:

№ на схеме:13

Наименование:Valve Chassis

Каталожный номер:60221647

Комплект:1

Примечание:

№ на схеме:14

Наименование:Guard board

Каталожный номер:60221648

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front cover plate

Каталожный номер:60221649

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:60039351

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60081437

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:20

Наименование:Inner hexagon bolt

Каталожный номер:60221650

Комплект:5

Примечание:

№ на схеме:21

Наименование:Support Ring

Каталожный номер:60221630

Комплект:1

Примечание:

№ на схеме:22

Наименование:Thimble

Каталожный номер:60221651

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lock sleeve

Каталожный номер:60221652

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rolling Bearing

Каталожный номер:60221653

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rolling Bearing

Каталожный номер:60221654

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60100467

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:60008711

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plug, oil

Каталожный номер:60039401

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60221655

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:60221656

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:60221657

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60221658

Комплект:2

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:60100516

Комплект:2

Примечание:

№ на схеме:34

Наименование:Motor Oil Seal

Каталожный номер:60210759

Комплект:1

Примечание:

№ на схеме:35

Наименование:Brake piston

Каталожный номер:60221659

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:60221660

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:60221661

Комплект:1

Примечание:

№ на схеме:38

Наименование:Spring, retarding

Каталожный номер:60039405

Комплект:20

Примечание:

№ на схеме:39

Наименование:Friction disc

Каталожный номер:60221662

Комплект:3

Примечание:

№ на схеме:40

Наименование:Spacing plate

Каталожный номер:60221663

Комплект:4

Примечание:

№ на схеме:41

Наименование:Plug

Каталожный номер:60196562

Комплект:1

Примечание:

№ на схеме:42

Наименование:Plug

Каталожный номер:60221664

Комплект:1

Примечание:

№ на схеме:43

Наименование:Valve, timing, swing motor

Каталожный номер:B220401000688

Комплект:1

Примечание:

№ на схеме:44

Наименование:Plug

Каталожный номер:60196563

Комплект:2

Примечание:

№ на схеме:45

Наименование:Inner hexagon bolt

Каталожный номер:60221665

Комплект:3

Примечание:

№ на схеме:46

Наименование:Relief Valve

Каталожный номер:60221666

Комплект:2

Примечание:

№ на схеме:47

Наименование:O-ring

Каталожный номер:60100513

Комплект:2

Примечание:

№ на схеме:48

Наименование:Valve, anti-reverse

Каталожный номер:60008753

Комплект:2

Примечание:

№ на схеме:49

Наименование:O-ring

Каталожный номер:60221667

Комплект:2

Примечание:
