Трубопровод смазки стрелы 13303565

← Соединения рукояти и ковша 13304043 Трубопровод смазки стрелы 13303565 →

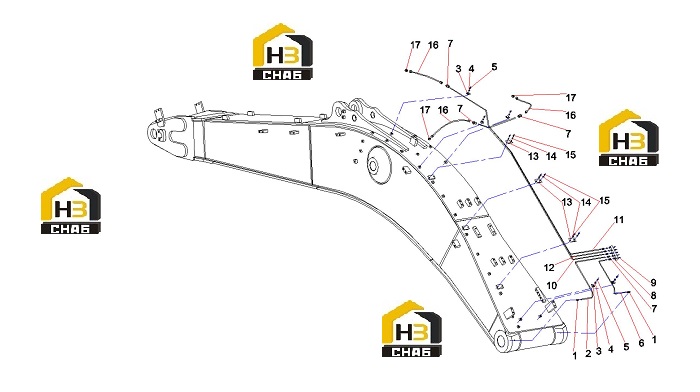

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A229900006985

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pipe SY485C1I3KH.3.6-2

Каталожный номер:13299810

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, pipe

Каталожный номер:A820101211947

Комплект:5

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:10GB97.1

№ на схеме:5

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:5

Примечание:

№ на схеме:6

Наименование:Pipe SY485C1I3KH.3.6-1

Каталожный номер:13299809

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A810201031035

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:5

Примечание:

№ на схеме:9

Наименование:Cup, oil M10×1JB7940.1

Каталожный номер:A210804000002

Комплект:5

Примечание:

№ на схеме:10

Наименование:Pipe SY485C1I3KH.3.6-3

Каталожный номер:13299811

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe SY485C1I3KH.3.6-5

Каталожный номер:13299813

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe SY485C1I3KH.3.6-4

Каталожный номер:13299812

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, pipe

Каталожный номер:A820101211948

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:8GB97.1

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:6

Примечание:

№ на схеме:16

Наименование:Hose AS

Каталожный номер:23905413

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000858

Комплект:3

Примечание:
