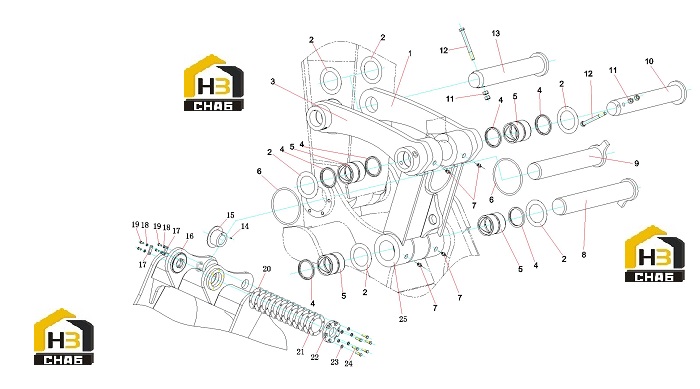

Соединения рукояти и ковша 13304043

← Рукоять 13304043 Соединения рукояти и ковша 13304043 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left jiggle bar SY485C1I3KH.3.7-1

Каталожный номер:13299734

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:10135677

Комплект:8

Примечание:

№ на схеме:3

Наименование:Right jiggle bar SY485C1I3KH.3.8

Каталожный номер:13299781

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, dustproof

Каталожный номер:60044258

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bushing SY485C1I3KH.3-5

Каталожный номер:13264726

Комплект:4

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60285827

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cup, oil M10×1JB7940.1

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:8

Наименование:Pin Shaft SY485C1I3KH.3.17

Каталожный номер:13264778

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin Shaft SY485C1I3KH.3.16

Каталожный номер:13264777

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin Shaft SY485C1I3KH.3.15

Каталожный номер:13264776

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M20GB6170 10

Каталожный номер:A210307000029

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M20×200GB5782 10.9

Каталожный номер:A210110000347

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin Shaft SY485C1I3KH.3.14

Каталожный номер:13264775

Комплект:1

Примечание:

№ на схеме:14

Наименование:shaft bolt SY485C1I3KH.3-9

Каталожный номер:13268515

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bush SY485C1I3KH.3-7

Каталожный номер:13268513

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bucket(2.15) SY485C1I3KH.3.4

Каталожный номер:13287540

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate SY485C1I3KH.3-16

Каталожный номер:13619666

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:16GB97.1

№ на схеме:19

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:20

Наименование:Adjusting spacer1 SY485C1I3KH.3

Каталожный номер:13268510

Комплект:8

Примечание:

№ на схеме:21

Наименование:Adjusting space2r SY485C1I3KH.3

Каталожный номер:13268511

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pressure plate SY485C1I3KH.3-8

Каталожный номер:13268514

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000646

Комплект:6

Примечание:20GB97.1

№ на схеме:24

Наименование:Bolt M20×70GB5783 10.9

Каталожный номер:A210111000063

Комплект:6

Примечание:

№ на схеме:25

Наименование:Connecting RodAssy

Каталожный номер:13299645

Комплект:1

Примечание:
