Рукоять 13304043

← Устройство стрелы 13304043 Рукоять 13304043 →

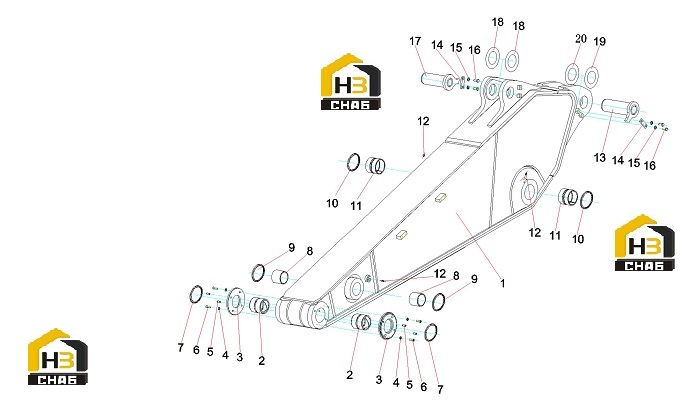

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm SY485C1I3KH.3.3

Каталожный номер:13301113

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing SY485C1I3KH.3-4

Каталожный номер:13264725

Комплект:2

Примечание:

№ на схеме:3

Наименование:Abrasion Proof Ring

Каталожный номер:13268512

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:12GB97.1

№ на схеме:5

Наименование:Locating Pin SY365CEI2KH.3-4

Каталожный номер:13124496

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw M12×35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:7

Наименование:Ring, dustproof

Каталожный номер:60044258

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:A820208000360

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring, dustproof

Каталожный номер:60044257

Комплект:2

Примечание:

№ на схеме:10

Наименование:MCS-ring, dustproof

Каталожный номер:60044259

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shaft sleeve SY485C1I3KH.3-2A

Каталожный номер:13277858

Комплект:2

Примечание:

№ на схеме:12

Наименование:Cup, oil M10×1JB7940.1

Каталожный номер:A210804000002

Комплект:5

Примечание:

№ на схеме:13

Наименование:Roll, pin

Каталожный номер:11347592

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate SY485C1I3KH.3-17

Каталожный номер:13702857

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:16GB97.1

№ на схеме:16

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:17

Наименование:Roll, pin

Каталожный номер:11347579

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:10135677

Комплект:4

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:A820102010676

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:A820101041077

Комплект:2

Примечание:
