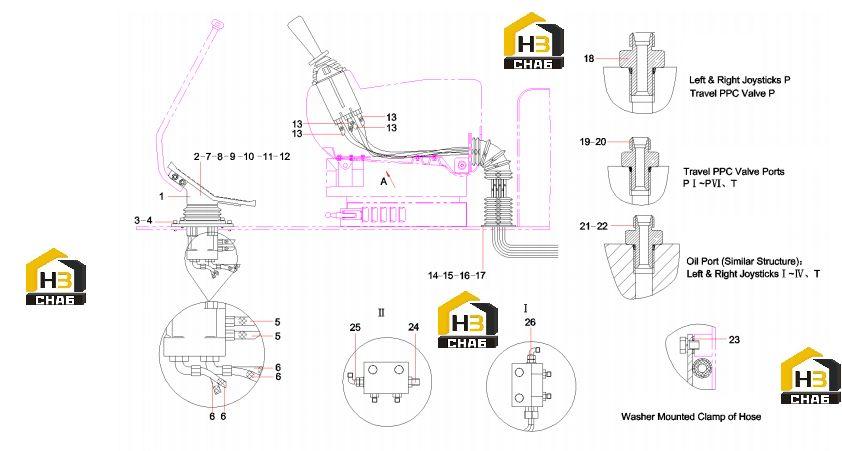

Трубопровод управления гидравлической системой 11366642

← Соединение пилотного трубопровода 11366642 Клапан пилотный 60210244 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, foot

Каталожный номер:60004101

Комплект:1

Примечание:

№ на схеме:2

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:15

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103004127

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:21053817

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plate GP,foot valve

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate GP,foot valve

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sheath, plate, butterfly footrest

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve, plate,foot valve

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103003139

Комплект:4

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60238783

Комплект:8

Примечание:

№ на схеме:18

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:3

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002445

Комплект:7

Примечание:

№ на схеме:20

Наименование:O-ring 10.8x2.4JISB2401

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:21

Наименование:Joint

Каталожный номер:11287446

Комплект:10

Примечание:

№ на схеме:22

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:23

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:30

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:
