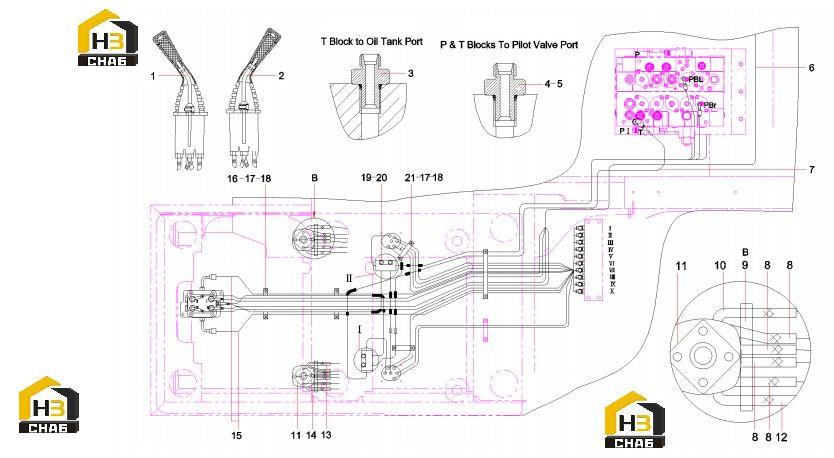

Соединение пилотного трубопровода 11366642

← Трубопровод пилотный 11625751 Трубопровод управления гидравлической системой 11366642 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joystick AS, left

Каталожный номер:11145459

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joystick AS, right

Каталожный номер:11145480

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205001148

Комплект:6

Примечание:

№ на схеме:5

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103005709

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103002553

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103000037

Комплект:4

Примечание:

№ на схеме:9

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:21027563

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve, pilot, manual

Каталожный номер:60210244

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103003138

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103001755

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103003136

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103002375

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp, pipe

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:12

Примечание:

№ на схеме:18

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:19

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:6

Примечание:

№ на схеме:21

Наименование:Clamp, pipe

Каталожный номер:A820101117116

Комплект:2

Примечание:
