Пластины защитные 12855875

← Дверь правая 12770891 Пластины защитные 12855875 →

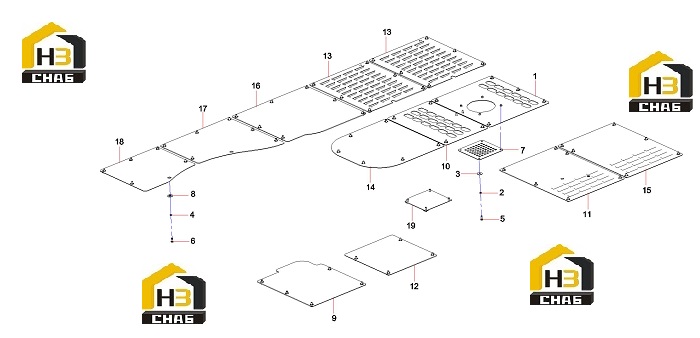

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, bottom, middle

Каталожный номер:11168922

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:10GB93

№ на схеме:3

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000513

Комплект:75

Примечание:12GB93

№ на схеме:5

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:73

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:A820101117947

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:75

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:11168895

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:11168896

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:11820583

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:11168897

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:11735809

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:11168900

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:11735812

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:11168902

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:11168903

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:11168904

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover palte

Каталожный номер:12855817

Комплект:1

Примечание:
