Дверь правая 12770891

Дверь правая 12770891

← Каркас кузова экскаватора 12761888 Дверь правая 12770891 →

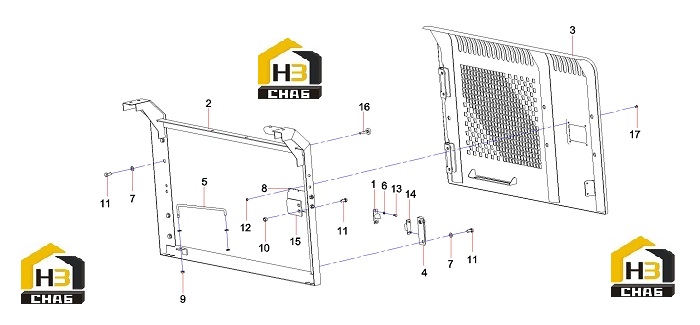

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Block, buffer
Каталожный номер:A810502010207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:right door frame
Каталожный номер:12770892
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Right
Каталожный номер:12770893
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:fixed blockSY385C2M2KS.1.6.3.5
Каталожный номер:12769206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Catch
Каталожный номер:12018543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lock, door
Каталожный номер:A222200000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut M12GB6170
Каталожный номер:A210307000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M12×25GB5783 10.9
Каталожный номер:A210111000101
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut M6GB6170
Каталожный номер:A210307000016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M6×16GB5783
Каталожный номер:A210111000079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Holder
Каталожный номер:A820405000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plate, locking
Каталожный номер:A820101118440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Anchor, clamp
Каталожный номер:10911866
Комплект:4
Примечание:
