Каркас кузова экскаватора 12761888

Каркас кузова экскаватора 12761888

← Дверь левая 12772176 Каркас кузова экскаватора 12761888 →

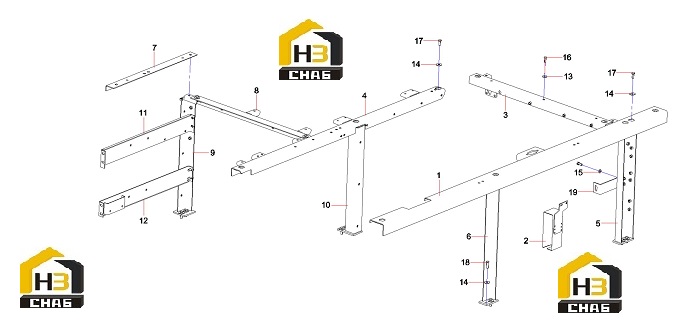

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Beam, cross, rear
Каталожный номер:11845473
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket, engine shutdown device
Каталожный номер:11208991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Beam, mounting, muffler
Каталожный номер:11168093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Beam, cross, main
Каталожный номер:11845247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pillar, rear, right
Каталожный номер:11824931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pillar, rear, left
Каталожный номер:11168271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Beam, cross, front
Каталожный номер:12581220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Beam, mounting, front left cover
Каталожный номер:12581211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pillar, front
Каталожный номер:12170358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pillar, middle
Каталожный номер:11168365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:U-beam
Каталожный номер:12207207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:U-beam
Каталожный номер:12207223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:1
Примечание:10GB96.1
0 ₽
шт
№ на схеме:14
Наименование:Washer 12GB96.1
Каталожный номер:60060548
Комплект:21
Примечание:12GB96.1
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:24000639
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt M10×30GB5783
Каталожный номер:A210111000023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M12×30GB5783
Каталожный номер:A210111000038
Комплект:15
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M12×40GB5783
Каталожный номер:A210111000040
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plate
Каталожный номер:11416341
Комплект:1
Примечание:
