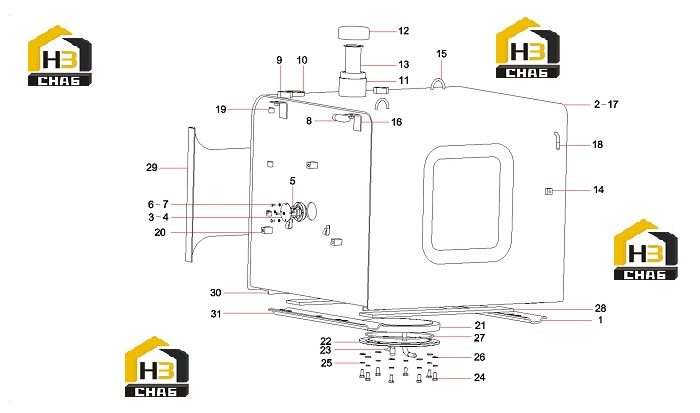

Комплектующие топливного бака 11167593

← Бак топливный 11167757 Комплектующие топливного бака 11167593 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate,footing

Каталожный номер:11376040

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate,box,external

Каталожный номер:11208297

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat - Circle

Каталожный номер:10210092

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101000457

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M6×12GB5783

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:8

Наименование:Fitting - Pipe

Каталожный номер:10210127

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seat,handrail

Каталожный номер:10248137

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:10830924

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil filling orifice

Каталожный номер:11844418

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover, lock, fuel tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:13

Наименование:Strainer AS, fuel (float gauge)

Каталожный номер:60117826

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seat, thread

Каталожный номер:A820101115712

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, Lifting

Каталожный номер:10210122

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:11167572

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate,box,inner

Каталожный номер:11207357

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe,oil return

Каталожный номер:A820207030192

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clip

Каталожный номер:A230200000172

Комплект:5

Примечание:

№ на схеме:20

Наименование:Seat

Каталожный номер:11167386

Комплект:3

Примечание:

№ на схеме:21

Наименование:Flange

Каталожный номер:11167390

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate - Bottom

Каталожный номер:11167399

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve

Каталожный номер:A229900000882

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:26

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:27

Наименование:O-ring 280×5.3GB3452.1

Каталожный номер:A210609000307

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate

Каталожный номер:11167523

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plate,ribbed,inner

Каталожный номер:11207504

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plate,bent

Каталожный номер:A820101025956

Комплект:4

Примечание:

№ на схеме:31

Наименование:Plate,footing

Каталожный номер:11375770

Комплект:1

Примечание:
