Бак топливный 11167757

Бак топливный 11167757

← Система топливная 11169488 Бак топливный 11167757 →

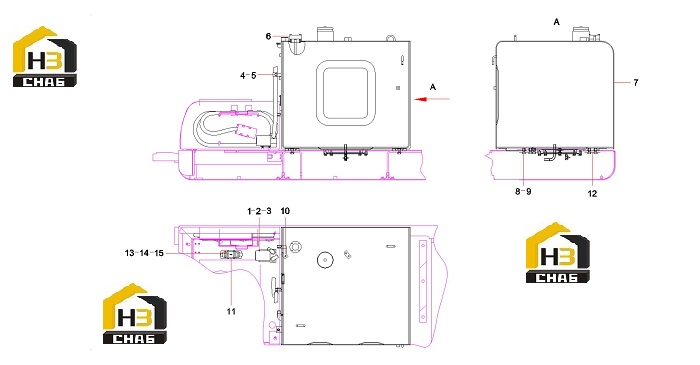

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M6×12GB70.1
Каталожный номер:A210204000129
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:6GB97.1
0 ₽
шт
№ на схеме:3
Наименование:Pump GP, fuel filler
Каталожный номер:60093142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:A230200000178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12×20(GB5783)
Каталожный номер:A210111000036
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Relay, control, liquid level
Каталожный номер:B240700000329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tank, fuel
Каталожный номер:11167593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M16×35GB5783
Каталожный номер:A210111000100
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000642
Комплект:6
Примечание:16GB97.1
0 ₽
шт
№ на схеме:10
Наименование:Plate, guard
Каталожный номер:11167642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Valve, ball
Каталожный номер:60103088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Gasket
Каталожный номер:11384819
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt, U-type
Каталожный номер:10578844
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:60060565
Комплект:4
Примечание:8GB96.1
