Узел рукояти 13443477

Узел рукояти 13443477

← Узел стрелы 13443477 Узел ковша 13443477 →

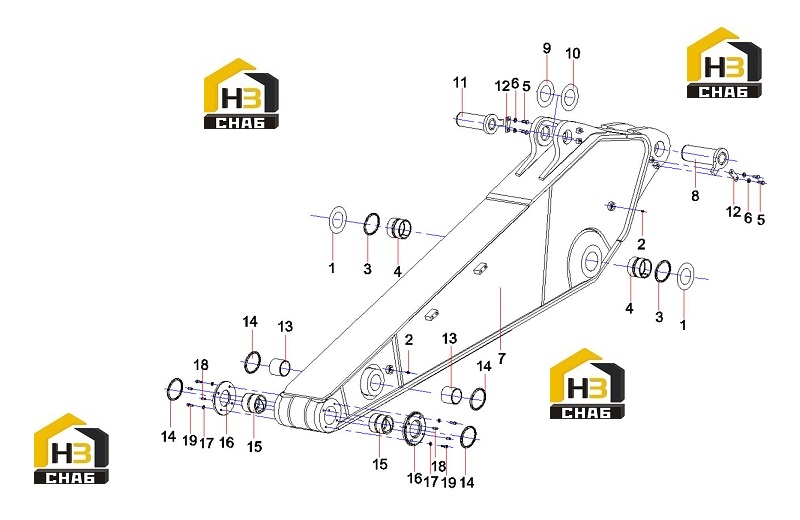

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shim
Каталожный номер:A820102010760
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cup, oil M10×1JB7940.1
Каталожный номер:A210804000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Dustproof
Каталожный номер:B230101000534
Комплект:2
Примечание:ME-2
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, shaft
Каталожный номер:11644425
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M16×35GB5783 10.9
Каталожный номер:A210111000212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000642
Комплект:4
Примечание:16GB97.1
0 ₽
шт
№ на схеме:7
Наименование:ArmSY365CEI2KH.3.3
Каталожный номер:13134781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Roll, pin
Каталожный номер:A810303990035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:A820102010389
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:A820102010390
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Roll, pin
Каталожный номер:A810303990033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, pressure
Каталожный номер:A820101211710
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, shaft
Каталожный номер:A820202003323
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:DLI-ring, dustproof
Каталожный номер:60055872
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shaft sleeveSY365CCI2KH.3-2
Каталожный номер:13091565
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Abrasion Proof
Каталожный номер:13124495
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:24000513
Комплект:4
Примечание:12GB93
0 ₽
шт
№ на схеме:18
Наименование:Locating Pin SY365CEI2KH.3-4
Каталожный номер:13124496
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw M12×30GB70.110.9
Каталожный номер:A210204000337
Комплект:4
Примечание:
