Узел ковша 13443477

← Узел рукояти 13443477 Трубопровод стрелы 13443458 →

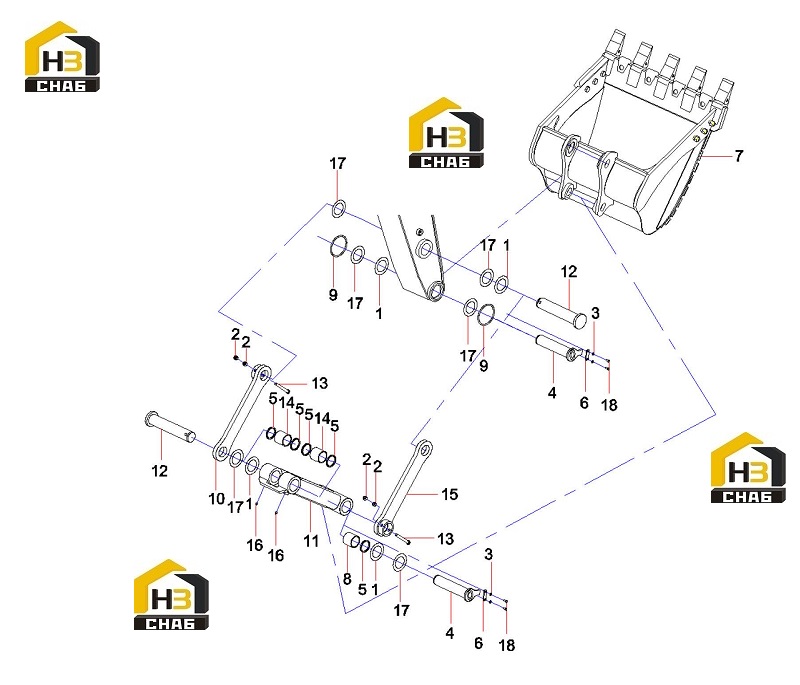

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:A820102010387

Комплект:6

Примечание:

№ на схеме:2

Наименование:Nut M20GB6170 10

Каталожный номер:A210307000029

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:16GB97.1

№ на схеме:4

Наименование:Pin ShaftSY365CEI2KH.3.9

Каталожный номер:13124497

Комплект:2

Примечание:

№ на схеме:5

Наименование:DLI-ring, dustproof

Каталожный номер:60055872

Комплект:6

Примечание:

№ на схеме:6

Наименование:Plate SY485C1I3KH.3-16

Каталожный номер:13619666

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bucket assem(1.6)

Каталожный номер:13620706

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:A820202003320

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000344

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rocker, right

Каталожный номер:11861470

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rod, connecting

Каталожный номер:11859330

Комплект:1

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:A810303990032

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:2

Примечание:M20×180GB5782 10.9

№ на схеме:14

Наименование:Sleeve, shaft

Каталожный номер:A820202003321

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rocker, left

Каталожный номер:11861469

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cup, oil M10×1JB7940.1

Каталожный номер:A210804000002

Комплект:3

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:11472100

Комплект:8

Примечание:

№ на схеме:18

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:
