Корпус экскаватора 13346999

← Комплектующие многоходового клапана (часть 3) 60312521 Комплектующие правой двери 13605012 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

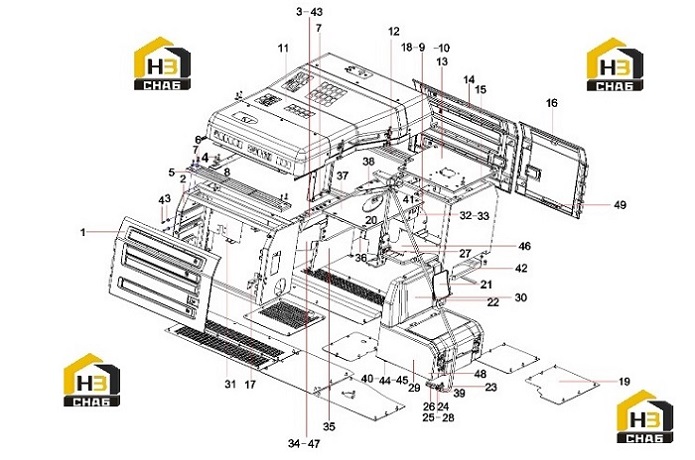

№ на схеме:1

Наименование:Right door SY365CDI2KH.1.6.3A

Каталожный номер:13605012

Комплект:1

Примечание:

№ на схеме:2

Наименование:pump cabin SY365CDI3K.1.6.5

Каталожный номер:13700570

Комплект:1

Примечание:

№ на схеме:3

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:102

Примечание:

№ на схеме:4

Наименование:Bolt M12×30GB578310.9

Каталожный номер:A210111000202

Комплект:80

Примечание:

№ на схеме:5

Наименование:Right rear upper cover

Каталожный номер:13346904

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12×25GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:

№ на схеме:7

Наименование:Thickening Washer

Каталожный номер:13587109

Комплект:27

Примечание:

№ на схеме:8

Наименование:rear cross beam

Каталожный номер:13700817

Комплект:1

Примечание:

№ на схеме:9

Наименование:Radiator spacing plate

Каталожный номер:13700871

Комплект:1

Примечание:

№ на схеме:10

Наименование:sponge SY365CDI2KH.1.6-11

Каталожный номер:13537210

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bonnet Assy.

Каталожный номер:13633400

Комплект:1

Примечание:

№ на схеме:12

Наименование:Radiator cabin SY365CDI3K.1.6.7

Каталожный номер:13700632

Комплект:1

Примечание:

№ на схеме:13

Наименование:air filter upper cover plate

Каталожный номер:13347268

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left door I SY365CDI2KH.1.6.1A

Каталожный номер:13605011

Комплект:1

Примечание:

№ на схеме:15

Наименование:air filter cabin SY365CDI3K.1.6.6

Каталожный номер:13700793

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left door II SY365CDI2KH.1.6.2

Каталожный номер:13517642

Комплект:1

Примечание:

№ на схеме:17

Наименование:support SY365CDI3K.1.6.35

Каталожный номер:13701321

Комплект:1

Примечание:

№ на схеме:18

Наименование:sponge SY365CFI2KH.1.6-15

Каталожный номер:13346887

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bottom cover plate assembly

Каталожный номер:13346457

Комплект:1

Примечание:

№ на схеме:20

Наименование:upper right rearview mirror

Каталожный номер:13314057

Комплект:1

Примечание:

№ на схеме:21

Наименование:Mirror

Каталожный номер:60126001

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket, mirror

Каталожный номер:12046539

Комплект:1

Примечание:

№ на схеме:23

Наименование:Armrest assembly

Каталожный номер:13525810

Комплект:1

Примечание:

№ на схеме:24

Наименование:fixed clamp SY365CDI2KH.1.6.17-

Каталожный номер:13525800

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M16×40GB5783 10.9

Каталожный номер:A210111000053

Комплект:33

Примечание:

№ на схеме:26

Наименование:Bolt M16×60GB5783 10.9

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:27

Наименование:Bolt M16×70GB5783 10.9

Каталожный номер:A210111000291

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:2

Примечание:

№ на схеме:29

Наименование:Tool Box Assy.

Каталожный номер:13348131

Комплект:1

Примечание:

№ на схеме:30

Наименование:ornament box

Каталожный номер:13348211

Комплект:1

Примечание:

№ на схеме:31

Наименование:Upper partition plate

Каталожный номер:13346986

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:8

Примечание:

№ на схеме:33

Наименование:Bolt M6×20GB5783

Каталожный номер:A210111000080

Комплект:8

Примечание:

№ на схеме:34

Наименование:Main body of main valve lower

Каталожный номер:13346991

Комплект:1

Примечание:

№ на схеме:35

Наименование:Engine clapboard

Каталожный номер:13347017

Комплект:1

Примечание:

№ на схеме:36

Наименование:engine clapboard

Каталожный номер:13700917

Комплект:1

Примечание:

№ на схеме:37

Наименование:Middle plate SY365CFI2KH.1.6.20

Каталожный номер:13347761

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plate SY365CFI2KH.1.6-20

Каталожный номер:13605893

Комплект:1

Примечание:

№ на схеме:39

Наименование:rubber sleeve

Каталожный номер:13488842

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M12×40GB5783 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:41

Наименование:Plate SY365CDI2KH.1.6-10

Каталожный номер:13537584

Комплект:2

Примечание:

№ на схеме:42

Наименование:Battery protective assembly

Каталожный номер:13443055

Комплект:1

Примечание:

№ на схеме:43

Наименование:main cross beam

Каталожный номер:13700820

Комплект:1

Примечание:

№ на схеме:44

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:45

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:46

Наименование:Clapboard SY365CDI3K.1.6-16

Каталожный номер:13700927

Комплект:1

Примечание:

№ на схеме:47

Наименование:Main body of side clapboard

Каталожный номер:13346993

Комплект:1

Примечание:

№ на схеме:48

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:1

Примечание:

№ на схеме:49

Наименование:Wind hook SY365CFI2KH.1.6.24

Каталожный номер:13348396

Комплект:3

Примечание:
